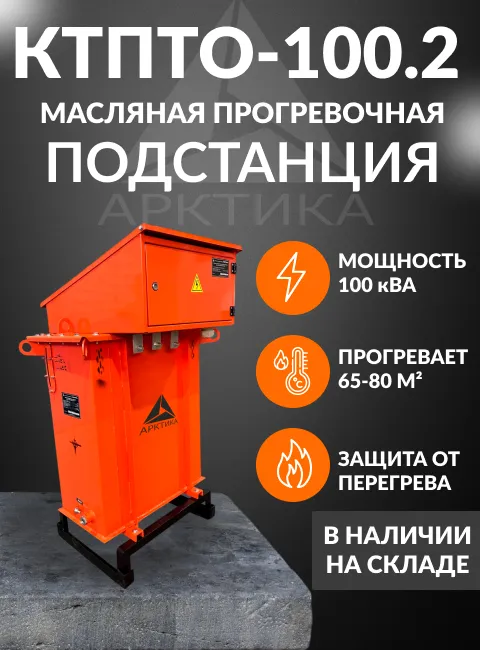

Масляная прогревочная подстанция КТПТО 100.2 в Южно-Сахалинске

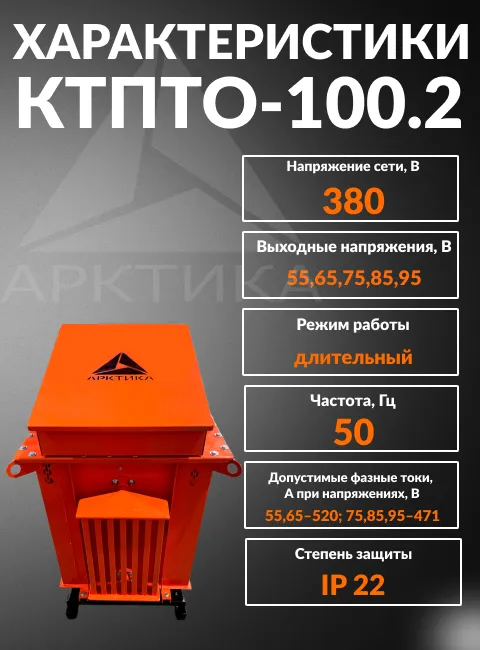

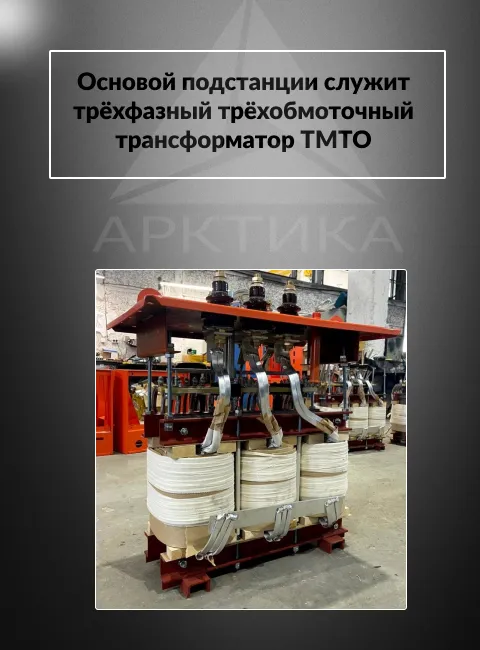

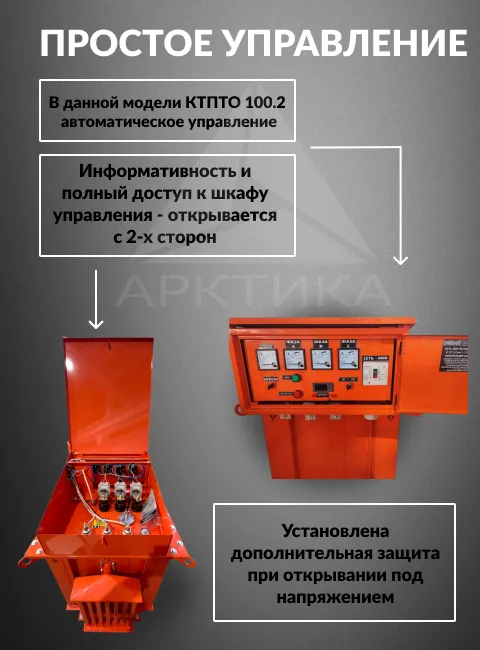

В КТПТО 100.2 применяется трехфазный трехобмоточный трансформатор типа ТМТО мощностью 100 кВА с естественным масляным охлаждением. Трансформатор имеет 5 ступеней напряжений для обеспечения лучших условий прогрева. В КТПТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала при прогреве бетона. Контроль за нагревом бетона осуществляется автоматически, за счет встроенного электронного регулятора-измерителя ТРМ. Трансформатор автоматически выключается и включается при достижения максимальной и минимальной температуры бетона, которая были ранее выставлены на приборе ТРМ. Средний объем прогреваемого бетона масляным трансформатором КТПТО - 65-80 м3.

Преимущества КТПТО-100.2 от завода «Арктика:

2. Усовершенствована технология намотки обмоток ВН;

3. Установлен переключатель напряжения ПБВ российского производства полностью исключающий возможность перенапряжений

4. Используется обмоточный провод российского производства (не КИТАЙ!);

5. На КТПТО-100.2 установлена активная защита с тепловым реле и расцепителем по питанию. Таким образом, при нагреве масла до 100 градусов, замыкает термореле и подается питание на расцепитель, при его срабатывании снимается питание с автомата и загорается лампочка перегрев, находящаяся на приборной панели;

6. Исключен свободный доступ к концевому выключателю для принудительного его замыкания.

7. Баки изготовлены из 3 мм стали.

8. Непрерывная работа без перегрева, коэффициент использования под нагрузкой 100%.

9. Тепловое реле для защиты от перегрева в случае перегрузки трансформатора.

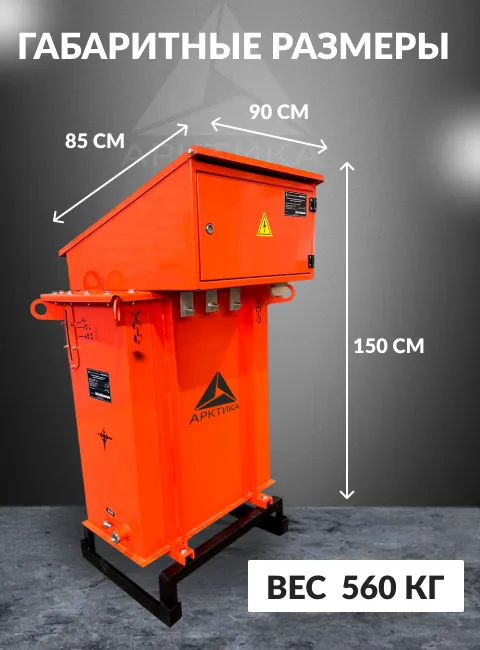

Общий чертеж:

Контроль испытания:

Сборка трансформатора с последующими контрольными испытаниями.

1. Измерение сопротивления обмоток;

2. Измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

3. Измерение напряжения короткого замыкания;

4. Измерение потерь при нагрузке;

5. Измерение потерь тока холостого хода;

6. Испытания диэлектрической прочности изоляции;

7. Испытание на стойкость к грозовому импульсному напряжению;

8. Испытание на нагрев;

9. Испытание на короткое замыкание;

10. Измерение уровня шума.

Графики:

Как купить, заказать:

На нашем заводе вы можете купить, заказать масляную прогревочную подстанцию  различной мощности. Индивидуально может быть выпущено оборудование нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляную прогревочную подстанцию в Южно-Сахалинске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие маслорасширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
