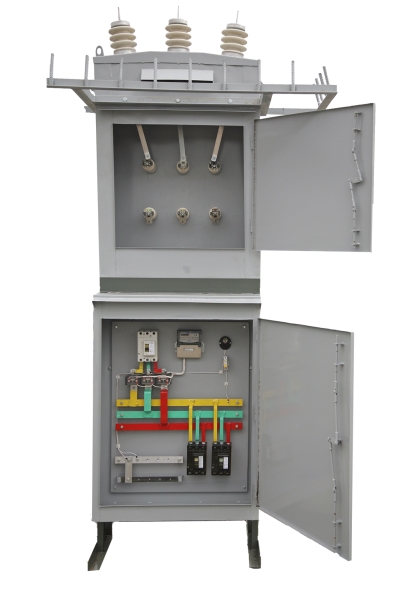

Мачтовая трансформаторная подстанция КМТП-63 в Южно-Сахалинске
*Конечную стоимость уточняйте у менеджера
КМТП 63 - мачтовая комплектная трансформаторная подстанция представляет собой подстанцию наружной установки, напряжением 10(6)/0,4 кВ, мощностью 25-250 кВА, с автоматическими выключателями и рубильниками на отходящих линиях 0,4 кВ. Предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей.
от 5 дней
18 месяцев
Назначение
Комплектная трансформаторная подстанция КМТП-63 кВа мачтового исполнения служит для преобразования трехфазного электрического тока с частотой 50 Гц и напряжения в 6 кВ и 10 кВ в трехфазный ток напряжением 0,4 кВ. Данная подстанция имеет достаточно высокие характеристики влагозащищенности и предназначена для наружной установки.
Условия эксплуатации:
-
Температурном диапазоне: от-40 до +40 °С.
-
Максимальная высота использования 1000 м.
-
Влажность не более 80%.
КМТП эксплуатируется без присутствия едких паров и пыли, которые способны разрушить изоляцию.
Конструктивные особенности
Ее конструкция достаточно проста и состоит из распределительного УВН на входе, силового трансформатора и распределительного устройства низкого напряжения. Отходящие линии и линии уличного освещения комплектуются автоматическими выключателями. Несмотря на то что цена подстанции невысока, ее конструкция достаточно современная, отводящие кабеля 0,4 кВ пропускаются через специальные герметические вводы, также на отходящих линиях имеются специальные разъединители РЛНДэ-10/400У1 наружной установки, установленные на площадке для более удобного обслуживания.
Контроль качества
На все мачтовые комплектные трансформаторные подстанции имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.
Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляетсявходной контролькачества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
- измерение сопротивления обмоток;
- измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
- измерение напряжения короткого замыкания;
- измерение потерь при нагрузке;
- измерение потерь тока холостого хода;
- испытания диэлектрической прочности изоляции;
- испытания наведенным напряжением;
- измерение частичных разрядов;
- испытание на стойкость к грозовому импульсному напряжению;
- испытание на нагрев;
- испытание на короткое замыкание;
- измерение уровня шума.
Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.
Условия эксплуатации
- Высота над уровнем моря: не более 2000 м
- Степень загрязненности атмосферы: I...III
- Группа условий эксплуатации в части воздействия механических факторов внешней среды: М3 по ГОСТ 17516.1-90
- Шкафы распределительных устройств низкого напряжения (РУНН) используются в электрических сетях с системой заземления по ГОСТ 30331.2-95 (МЭК 364-3-93) -TN-S-С и TN-С (нулевой рабочий и нулевой защитный проводники объединены).
Как купить, заказать:
На нашем заводе вы можете купить, заказать мачтовые КМТП различной мощности.
Индивидуально могут быть выпущены мачтовые КМТП нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств мачтовые КМТП могут быть выполнены с усиленной изоляцией.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать мачтовые КМТП в Южно-Сахалинске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
Также Вас могут заинтересовать:
https://tszi.ru/catalog/transformatory_silovye_all/
https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/
https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/
Номинальная мощность, кВА | 63 |
Номинальная частота сети, Гц | 50 |
Номинальное напряжение сети ВН, В | 10000 или 6000 |
Номинальное напряжение сети НН, В | 400 |

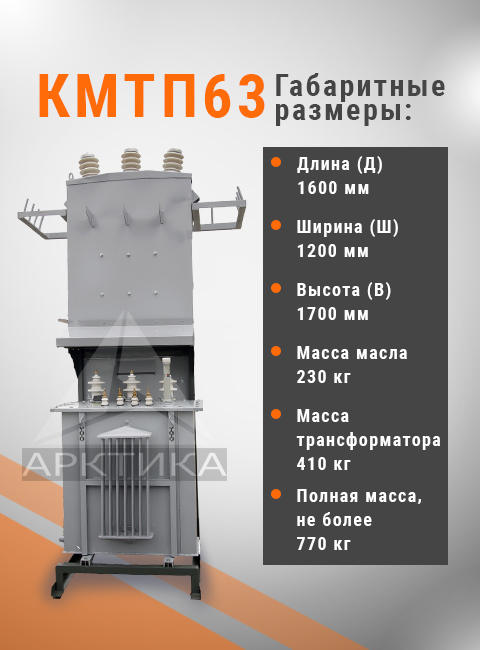

Габаритные размеры, мм | 1600х1200х1700 |
Масса (без трансформатора), кг | 380 |
Сеть, кВ | 6; 10; 20; 27,5; 35 |
