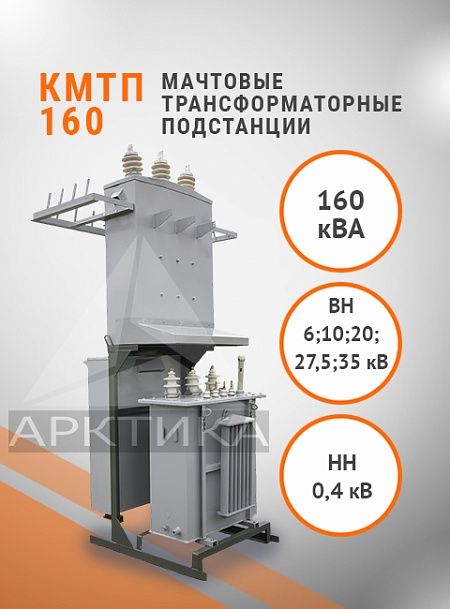

Мачтовая трансформаторная подстанция КМТП-160 в Южно-Сахалинске
*Конечную стоимость уточняйте у менеджера
КМТП 160 - мачтовая комплектная трансформаторная подстанция представляет собой подстанцию наружной установки, напряжением 10(6)/0,4 кВ, мощностью 25-250 кВА, с автоматическими выключателями и рубильниками на отходящих линиях 0,4 кВ. Предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей.
от 5 дней
18 месяцев
Назначение

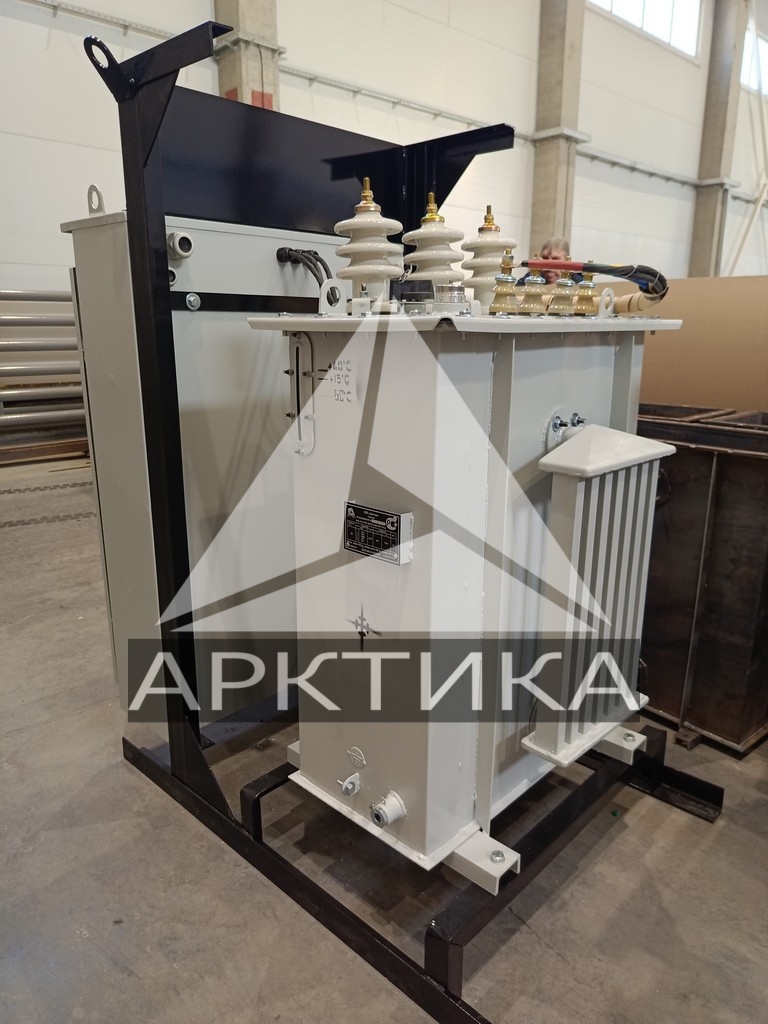

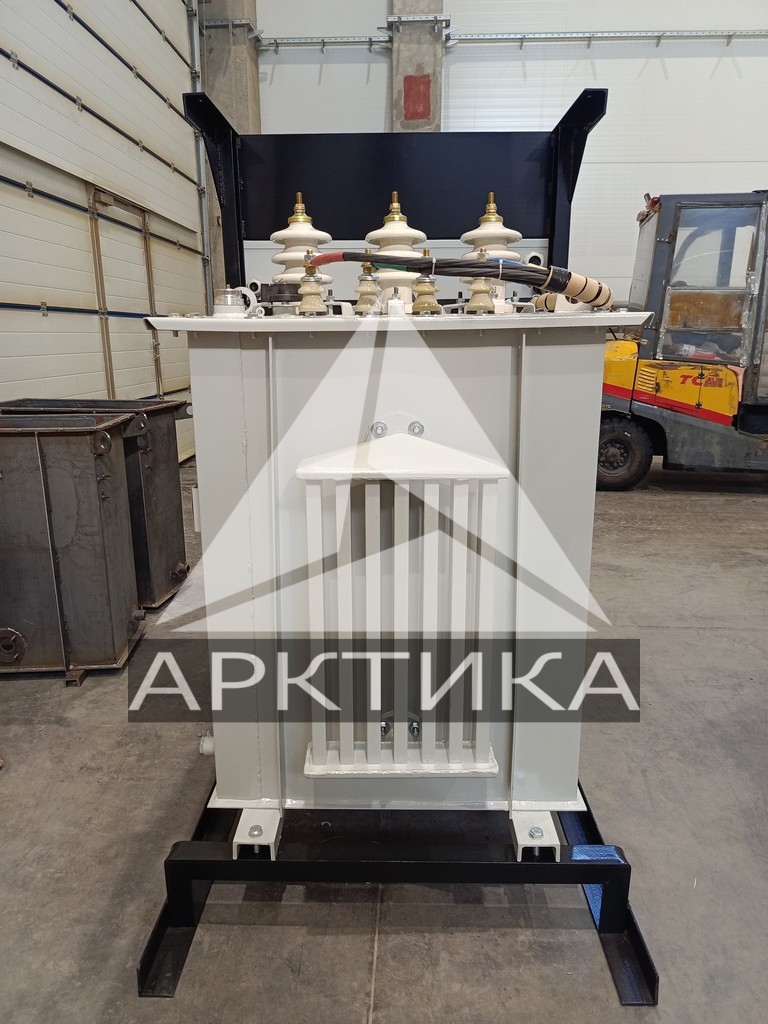

Мачтовая комплектная трансформаторная подстанция КМТП-160 представляет собой трехфазный трансформатор, который предназначен для того чтобы принимать электроэнергию переменного тока и снабжать ею населенные пункты, промышленные комплексы и прочее. При этом энергия, поступающая в подстанцию имеет частоту 50 Гц и напряжение 10 или 6 кВ, которая на выходе преобразовывается в номинальное напряжение 0,4 кВ.
Условия эксплуатации:
КМТП 160 имеет некоторые ограничения для использования. Так температура среды эксплуатации должна быть в пределах от -60°С до +40°С, а сама среда не являться взрывоопасной и не содержать различные примеси, которые несут вред металлу. При этом подстанцию следует устойчиво разместить, удары, встряски и прочие помехи ей противопоказаны.Конструктивные особенности
Мачтовая подстанция имеет следующую комплектацию:
- основание КМТП;
- УВН (устройство высшего напряжения);

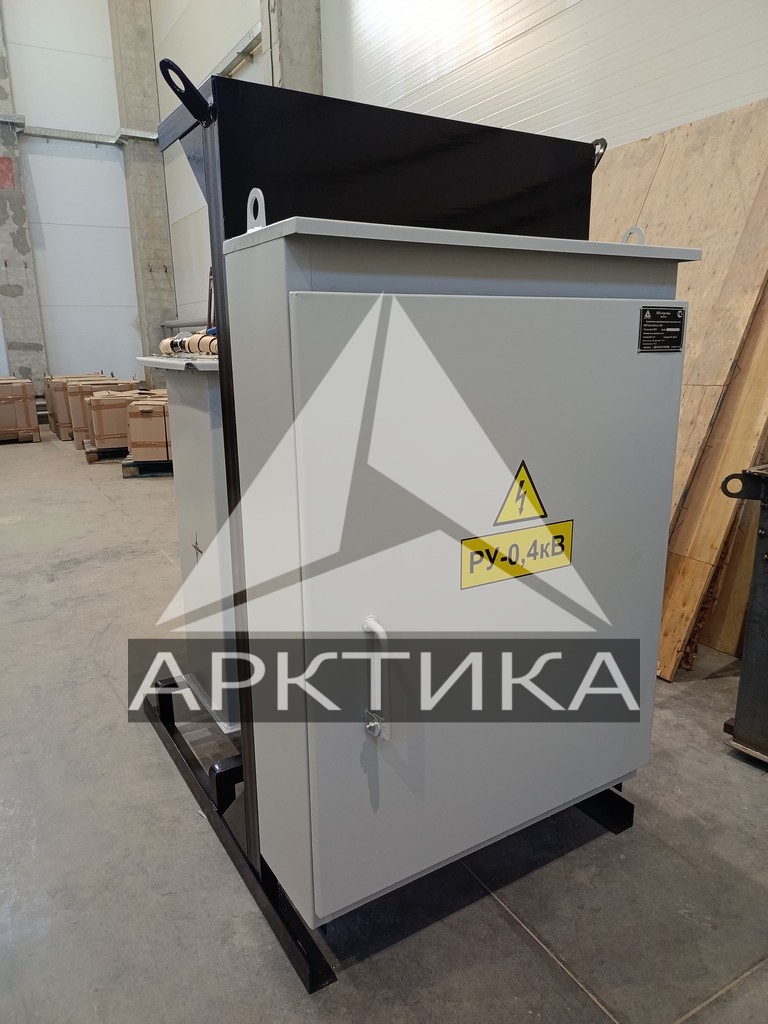

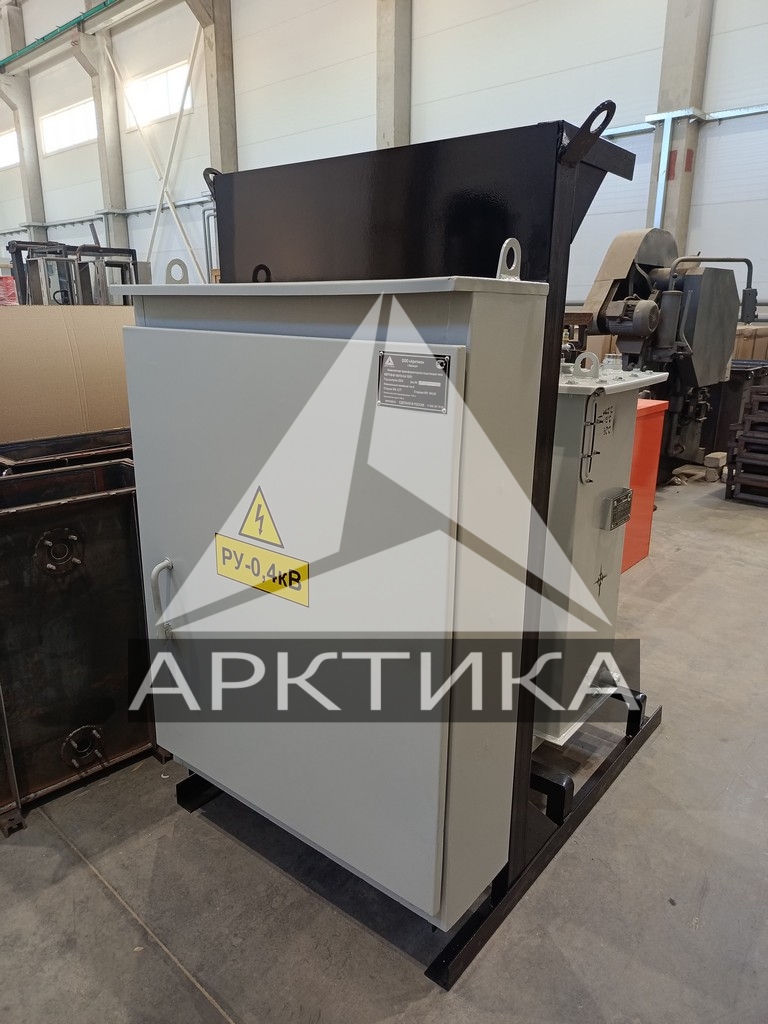

- РУНН (устройство низшего напряжения);
- кронштейн;
- кожух;
- ввод ВН.
Провода с энергией мощностью 0,4 кВ проходят через специальные отверстия в шкафу, которые имеют заглушки. Они выполнены сечением, которое полностью соответствует номинальному току для автоматического выключателя. Для высоковольтных проводов в верхней части шкафа имеется ввод с приходными изоляторами и разрядники высокого напряжения. Для того чтобы получить доступ к высоковольтным предохранителям, в шкафу имеется дверь, которая закрыта блок-замком, предназначенным для дополнительной безопасности.
Контроль качества
На все мачтовые комплектные трансформаторные подстанции имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.
Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
- измерение сопротивления обмоток;
- измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
- измерение напряжения короткого замыкания;
- измерение потерь при нагрузке;
- измерение потерь тока холостого хода;
- испытания диэлектрической прочности изоляции;
- испытания наведенным напряжением;
- измерение частичных разрядов;
- испытание на стойкость к грозовому импульсному напряжению;
- испытание на нагрев;
- испытание на короткое замыкание;
- измерение уровня шума.
Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.
Условия эксплуатации
- Высота над уровнем моря: не более 2000 м
- Степень загрязненности атмосферы: I...III
- Группа условий эксплуатации в части воздействия механических факторов внешней среды: М3 по ГОСТ 17516.1-90
- Шкафы распределительных устройств низкого напряжения (РУНН) используются в электрических сетях с системой заземления по ГОСТ 30331.2-95 (МЭК 364-3-93) -TN-S-С и TN-С (нулевой рабочий и нулевой защитный проводники объединены).
Как купить, заказать:
На нашем заводе вы можете купить, заказать мачтовые КМТП различной мощности.
Индивидуально могут быть выпущены мачтовые КМТП нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств мачтовые КМТП могут быть выполнены с усиленной изоляцией.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать мачтовые КМТП в Южно-Сахалинске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
Также Вас могут заинтересовать:
https://tszi.ru/catalog/transformatory_silovye_all/
https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/
https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/

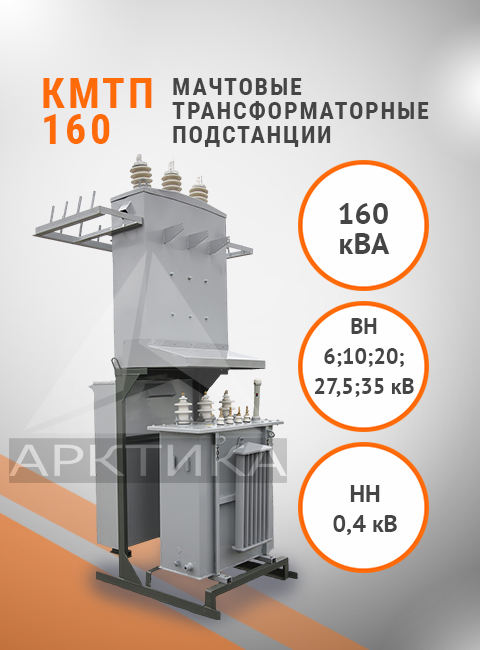

Номинальная мощность, кВА | 160 |
Номинальная частота сети, Гц | 50 |
Номинальное напряжение сети ВН, В | 10000 или 6000 |
Номинальное напряжение сети НН, В | 400 |

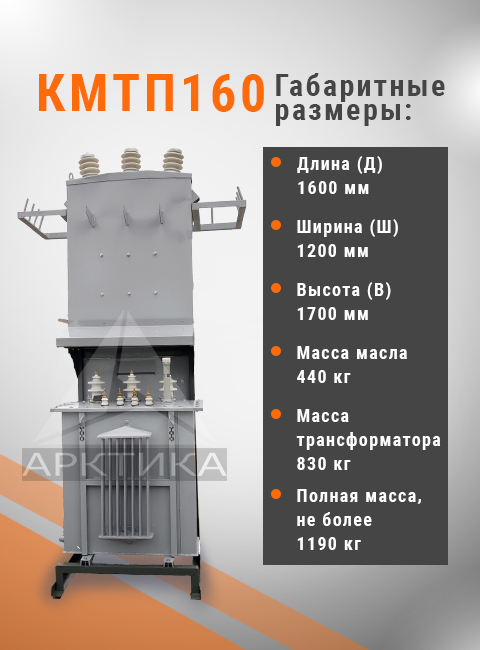

Габаритные размеры, мм | 1600х1200х1700 |
Масса (без трансформатора), кг | 380 |
Сеть, кВ | 6; 10; 20; 27,5; 35 |
