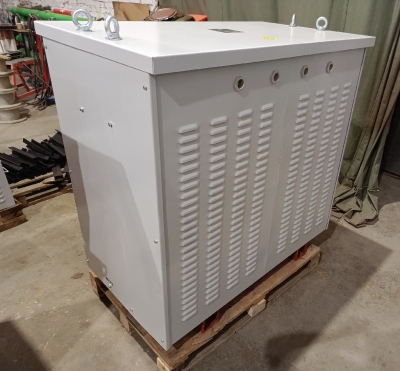

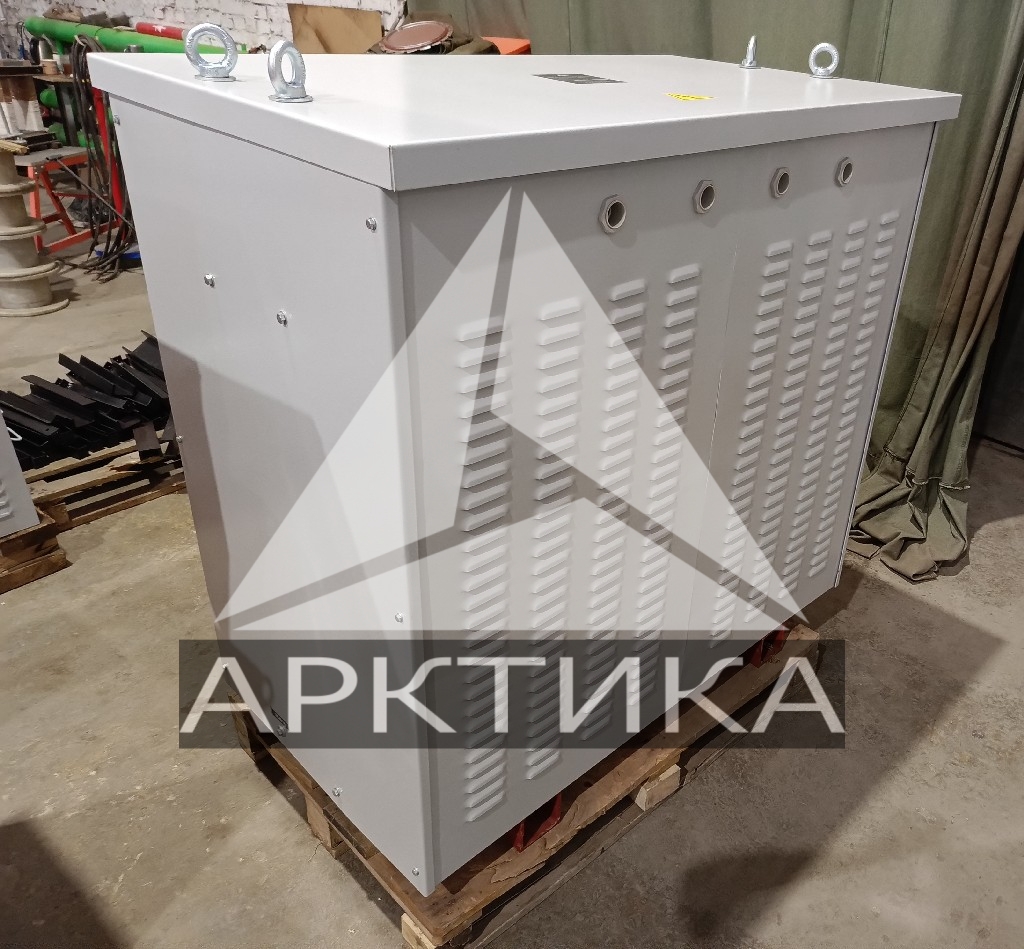

Симметрирующий трансформатор ТСТ-Р - 400 в Южно-Сахалинске

Модельный ряд ТСТ-Р - 400

ТСТ-Р - 400 обеспечивает работу при наличии как трехфазной нагрузки с значительной несимметрией токов, так и нескольких однофазных нагрузок разной мощности, подключенных к разным фазам, например при использовании дизель-генераторных установок. Основной принцип работы трансформаторов ТСТ-Р - 400 заключается в выравнивании фазных напряжений путем распределения мощностей по фазам.

Конструкция, устройство

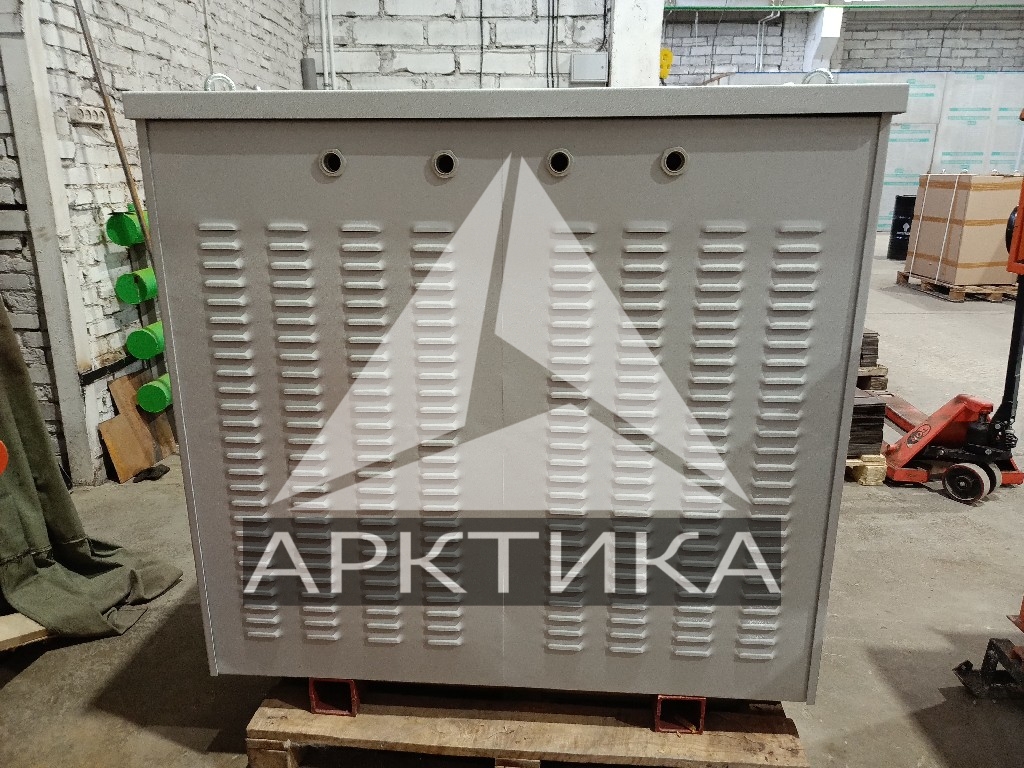

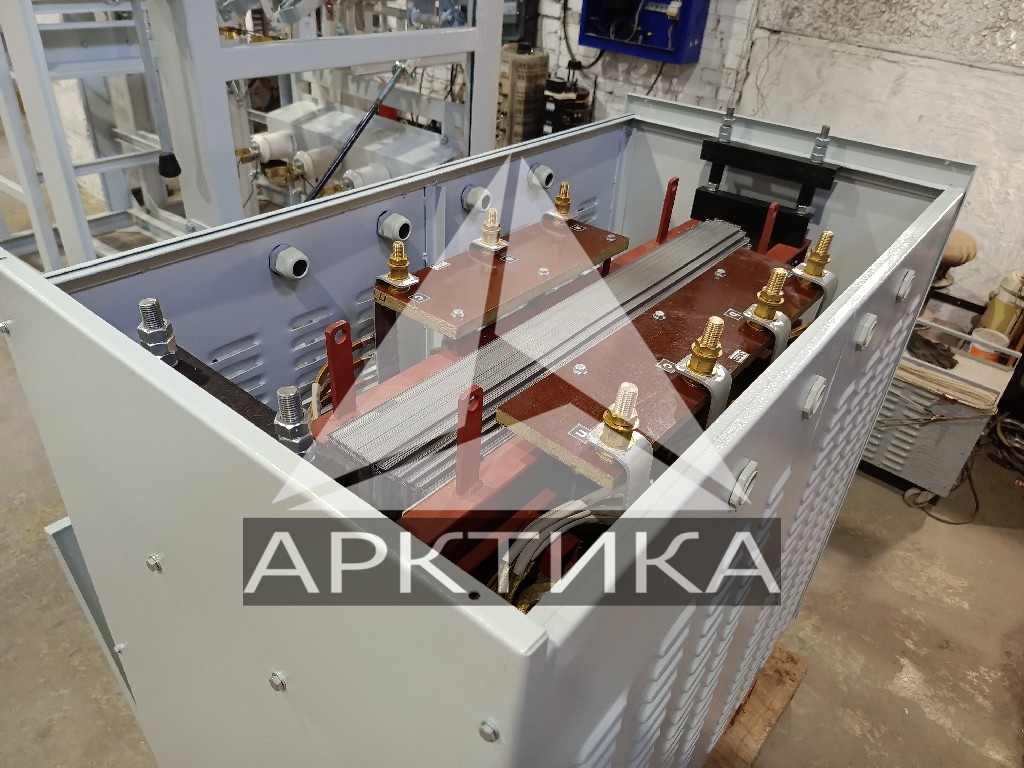

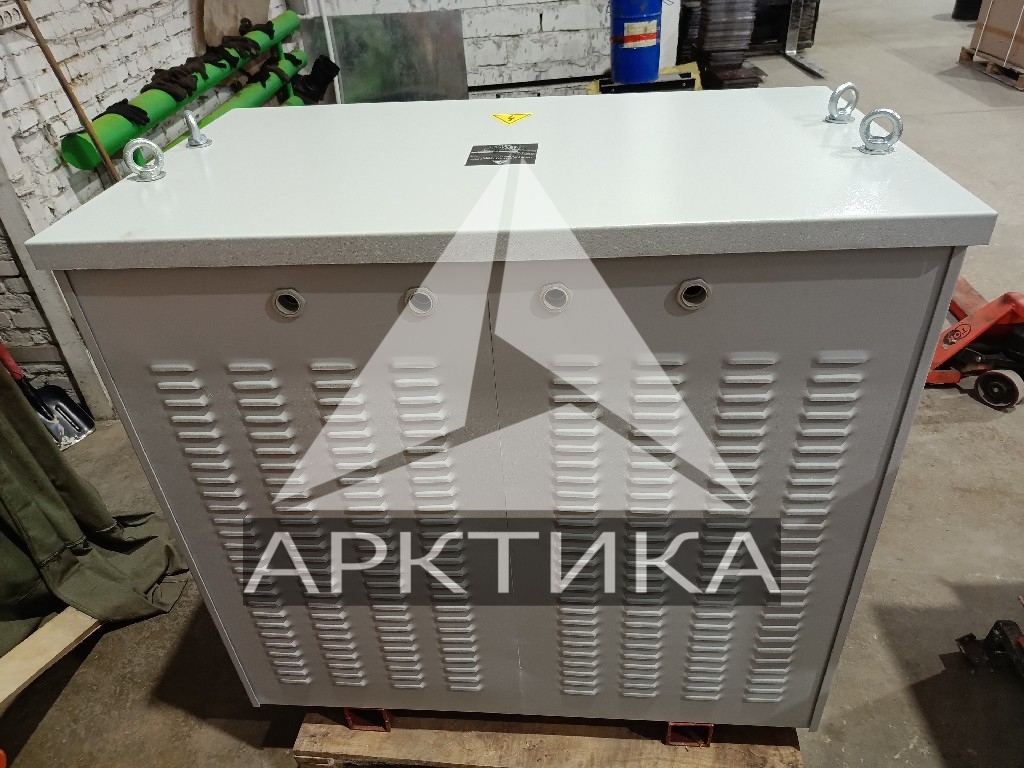

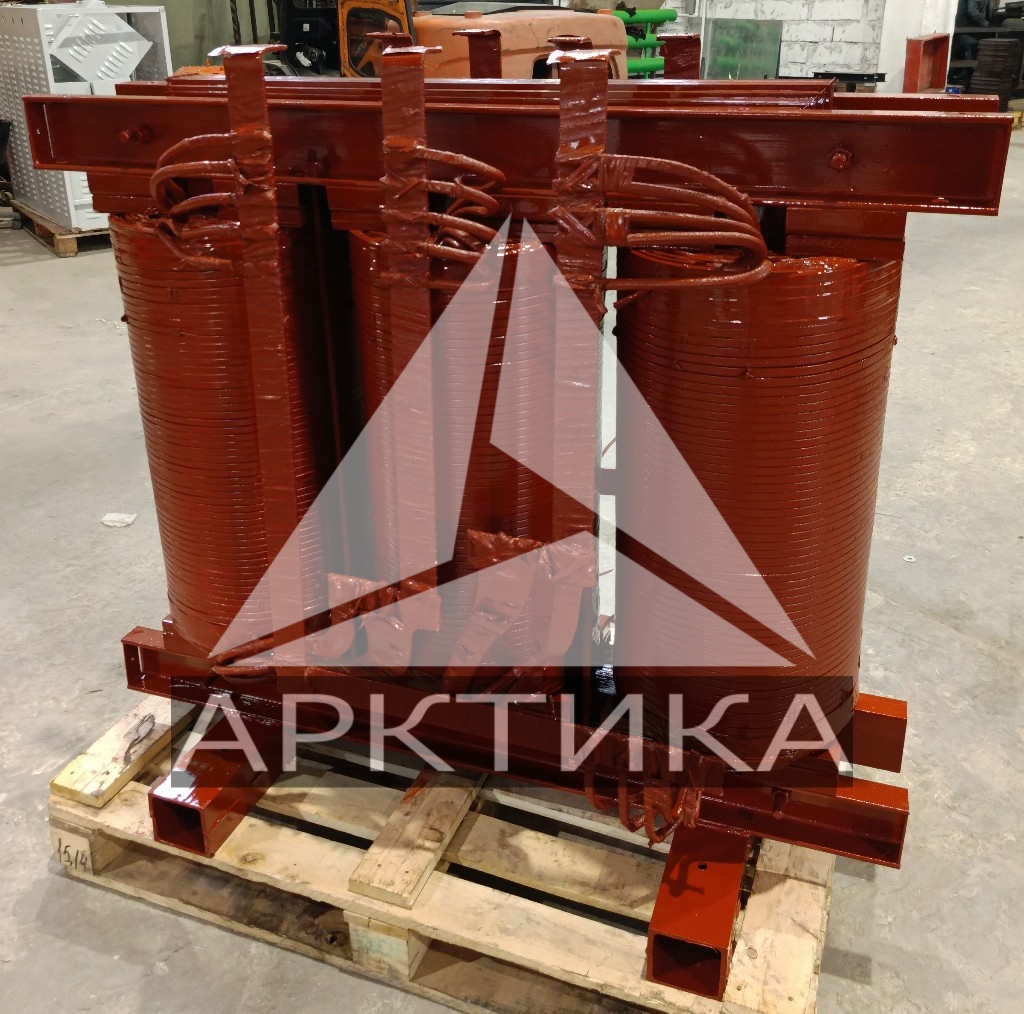

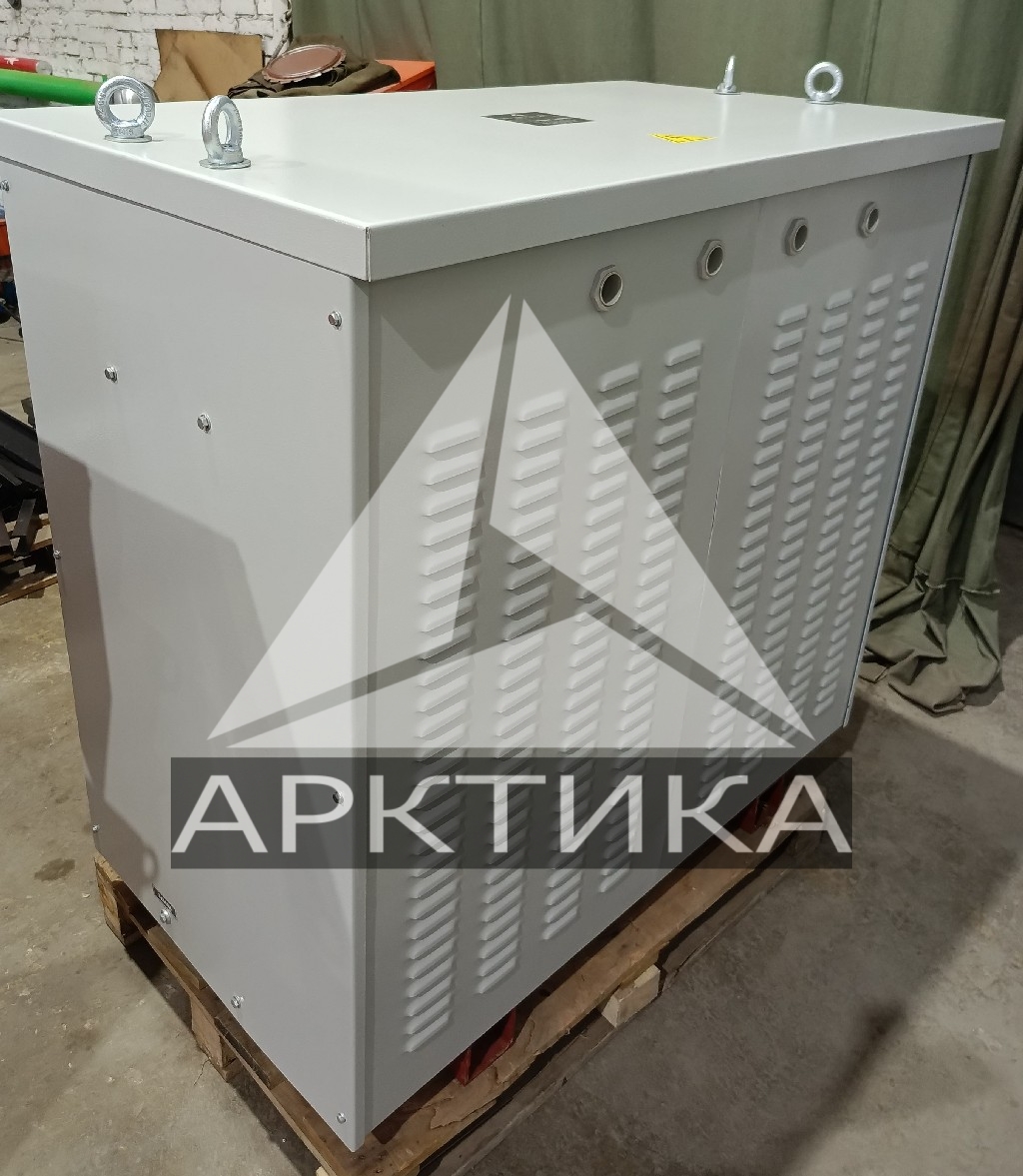

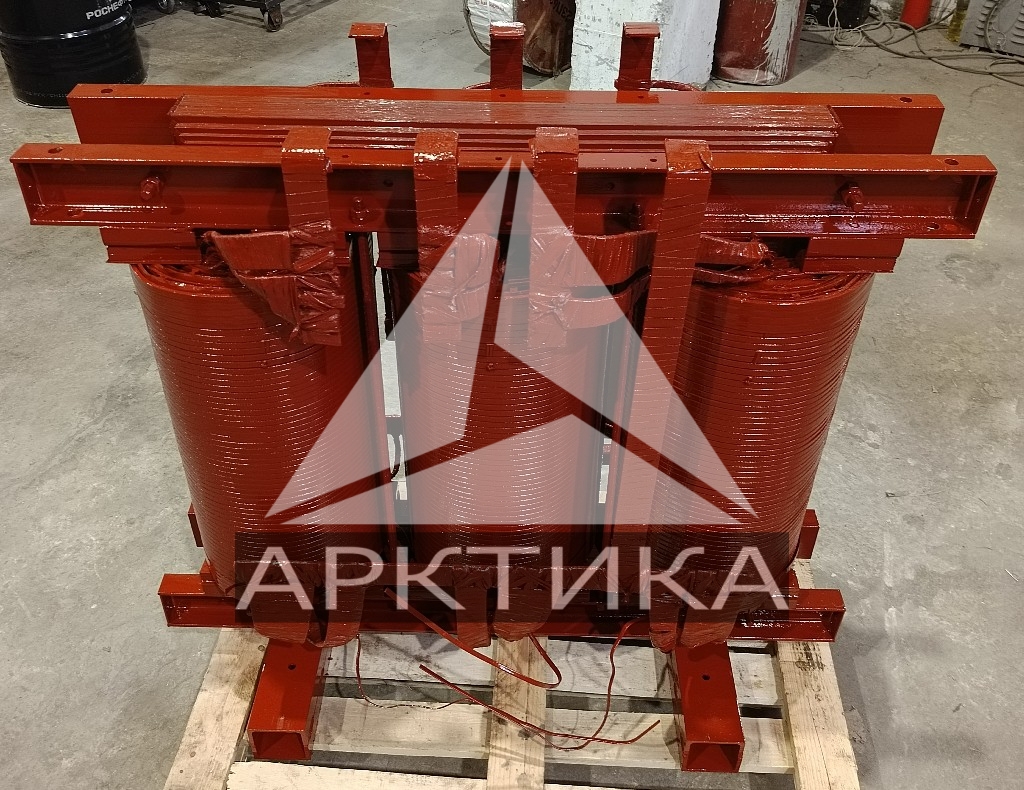

Основные элементы трансформатора ТСТ-Р - 400:

• Магнитопровод (Технология сборки StepLap);
• Алюминиевые либо медные обмотки;
• Верхние и нижние ярмовые балки;
• Экран между первичной и вторичной обмотками
• Клеммная колодка;

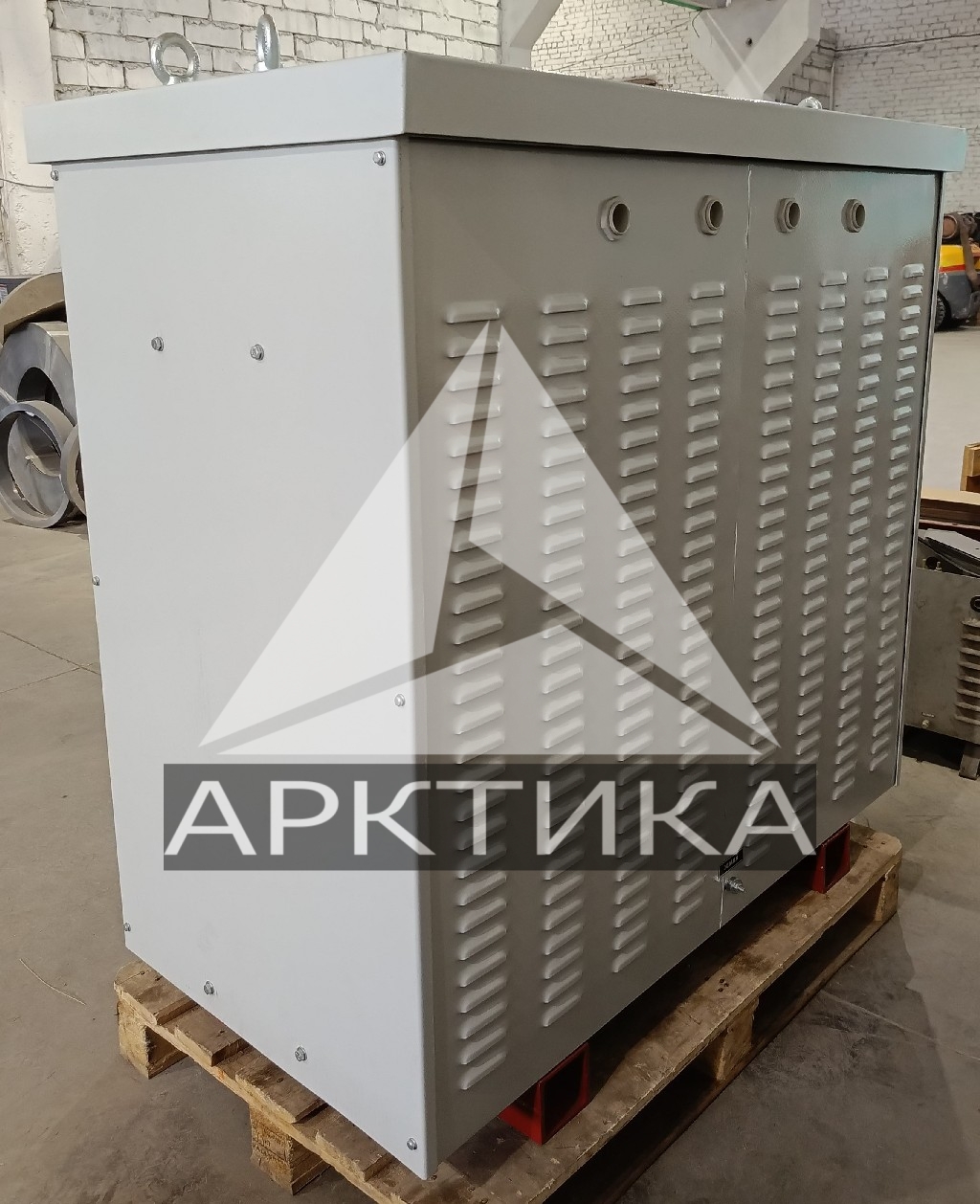

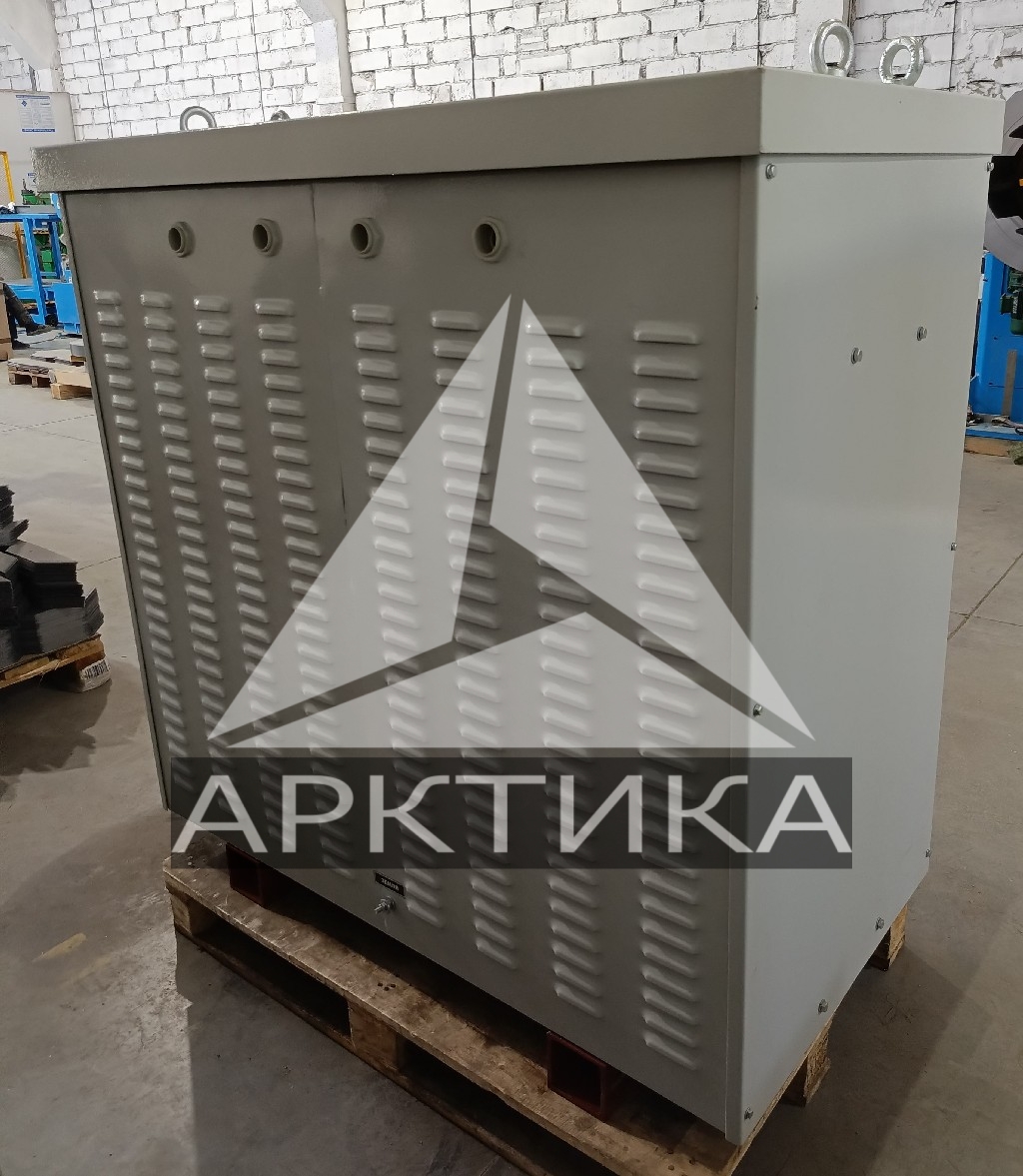

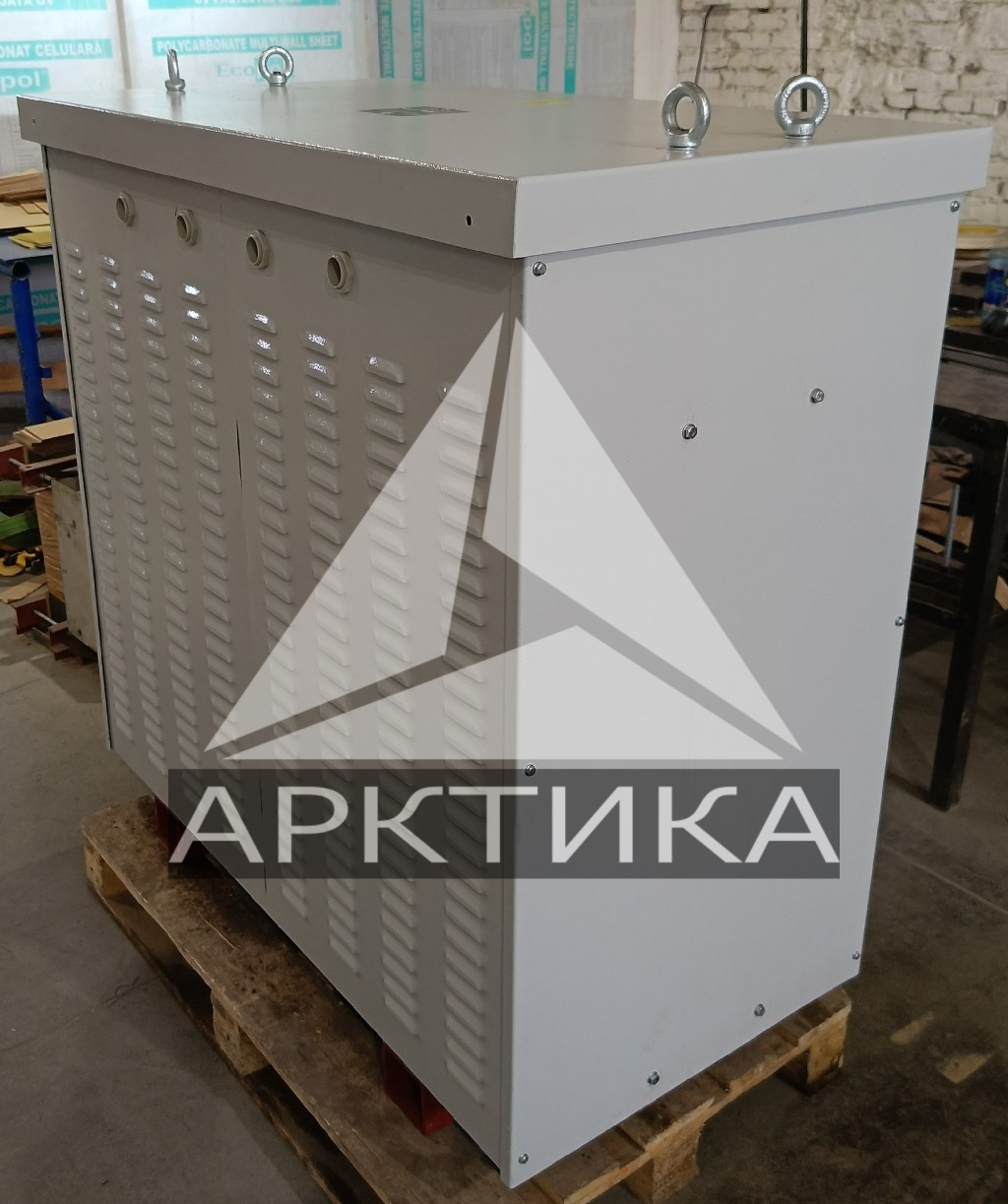

• Корпус трансформатора;

Для устранения искажения синусоидальной формы напряжения и фильтрации высших гармоник трансформаторы данной серии оснащают защитным экраном - обмоткой между первичной и вторичной обмотками. Экран заземляется.

Охлаждаются трансформаторы ТСТ-Р естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ТСТ-Р - не менее 90 %.

• Магнитопроводы трансформаторов ТСТ-Р - 400 изготовлены из высококачественной электротехнической анизотропной стали толщиной 0,3 мм. Это позволяет значительно снизить потери и токи холостого хода.
• Обмотки трансформаторов многослойные. В зависимости от условий эксплуатации и класса нагревостойкости изоляции, катушки могут выполняться алюминиевым или медным проводом. Применяется несколько видов изоляции проводника: стекловолокнистая, пропитанная теплостойким глифталевым лаком; бумажная с удвоенной толщиной изоляции, эмалевая.

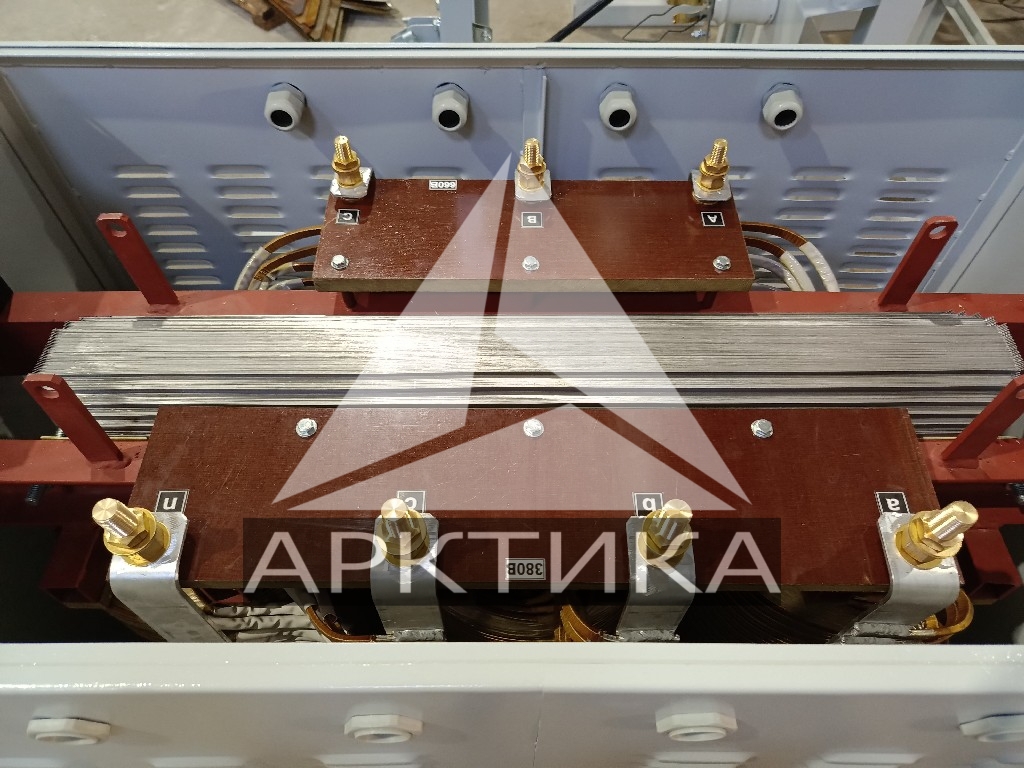

• Входные и выходные кабели у трансформатора подводятся к контактным шпилькам на колодке.
• В зависимости от условий эксплуатации и класса нагревостойкости изоляции, катушки трансформатора пропитываются электротехническим лаком, либо компаундом.
• Обмотки трансформатора имеют воздушные каналы для более эффективного охлаждения.

Для исключения воздействия внешних агрессивных сред, активная часть трансформатора может покрываться кремний-органической краской.

Общий чертеж:

На нашем заводе вы можете купить, заказать симметрирующий трансформатор ТСТ-Р - 400 обратившись к специалистам по телефону 8 800 301 79 59 и мы предоставим развернутое технико-коммерческое предложение.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Наши преимущества:

• Большие каналы охлаждения, и заниженная плотность тока в обмотках исключают перегрев трансформаторов

• Качественное исполнение бандажирования обмоток значительно уменьшает трение и вибрацию катушек благодаря высокой плотности связывания;

• Пониженное сопротивление клемм, благодаря большой площади контакта, а так же использование шпилек исключает нагрев, который может привести к выгоранию клеммной колодки;

• Меньший нагрев обмотки на холостых ходах.

• Высокая стойкость к перегрузкам;

• Высокое качество сборки;

• Полное соответствие характеристикам, указанным в технической документации;

• Минимальное падение напряжения даже под большими нагрузками.

• Порошковая окраска корпуса надежно защищает от коррозии.

• Технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

Условия эксплуатации:

• Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С
• Трансформатор марки ТСТ-Р не предназначен для использования в химически активной среде;
• Трансформатор исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;
• Высота установки трансформатора ТСТ-Р  над уровнем моря, не должна превышать 1000 метров.

Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы  не менее 25 лет.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;
• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
• измерение напряжения короткого замыкания;
• измерение потерь при нагрузке;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции;
• испытание на нагрев;
• испытание на короткое замыкание;
• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
