Трансформаторы ТС(З) с воздушно-барьерной изоляцией в Южно-Сахалинске
На нашем заводе вы можете купить, заказать трансформаторы ТС(З) с воздушно-барьерной изоляцией различной мощности: 160 кВА; 250 кВА; 400 кВА; 630 кВА; 1000 кВА; 1250 кВА; 1600 кВА; 2000 кВА; 2500 кВА; 3150 кВА;
Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать трансформаторы ТС(З) с воздушно-барьерной изоляцией в Южно-Сахалинске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 3852 59 58 49, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
- Мощность, кВА: 160
- Сеть, В: 6, 6.3, 10, 10.5, 20, 35
- Вес, кг: 835
- ДхШхВ, мм: 1270х600х1140
- Мощность, кВА: 250
- Сеть, В: 6, 6.3, 10, 10.5, 20, 35
- Вес, кг: 1125
- ДхШхВ, мм: 1280х6001150
- Мощность, кВА: 400
- Сеть, В: 6, 6.3, 10, 10.5, 20, 35
- Вес, кг: 1350
- ДхШхВ, мм: 1380х805х1640
- Мощность, кВА: 630
- Сеть, В: 6, 6.3, 10, 10.5, 20, 35
- Вес, кг: 1800
- ДхШхВ, мм: 1450х805х1640
- Мощность, кВА: 1000
- Сеть, В: 6, 6.3, 10, 10.5, 20, 35
- Вес, кг: 2700
- ДхШхВ, мм: 1580х955х1790
- Мощность, кВА: 1250
- Сеть, В: 6, 6.3, 10, 10.5, 20, 35
- Вес, кг: 3000
- ДхШхВ, мм: 1630х955х1940
- Мощность, кВА: 1600
- Сеть, В: 6, 6.3, 10, 10.5, 20, 35
- Вес, кг: 3400
- ДхШхВ, мм: 1750х955х2100
- Мощность, кВА: 2000
- Сеть, В: 6, 6.3, 10, 10.5, 20, 35
- Вес, кг: 4300
- ДхШхВ, мм: 1835х940х2305
- Мощность, кВА: 2500
- Сеть, В: 6, 6.3, 10, 10.5, 20, 35
- Вес, кг: 5000
- ДхШхВ, мм: 1930х1240х2375
- Мощность, кВА: 3150
- Сеть, В: 6, 6.3, 10, 10.5, 20, 35
- Вес, кг: 5900
- ДхШхВ, мм: 2055х1240х2475

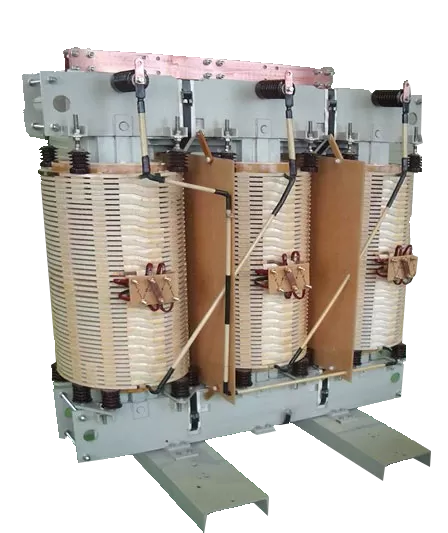

Назначение
Трехфазные сухие трансформаторы с воздушно-барьерной изоляцией с переключением без возбуждения (ПБВ), предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц. Регулирование напряжения до ±5% ступенями по 2,5% ПБВ происходит путем перестановки перемычек.
Предлагаем три варианта исполнения трансформаторов сухих силовых - трансформаторы ТС и трансформаторы ТСЗ:
-
Трансформаторы сухие силовые типа ТС - стандартный вариант исполнения трансформатора, без защитного кожуха,
-
Трансформаторы сухие силовые типа ТСЗ - вариант исполнения трансформатора с защитным кожухом.
-
По специальному заказу.
Конструктивные особенности:
-
Охлаждение обеспечивается благодаря вертикальными горизонтальным каналам охлаждения. Благодаря воздушно-барьерной конструкции трансформатор выдерживает кратковременные перегрузки без дополнительной вентиляции. Для увеличения перегрузочной способности возможна дополнительная комплектация вентиляторами.
-
Основная изоляция обмоток в том, что воздух не подвержен тепловому и электрическому старению, это позволяет сохранить надежность трансформатора в течении всего срока службы.
-
Устойчивость изоляции трансформатора к увлажнению и загрязнению за счет пропитки обмоток специальным электроизоляционным лаком.
-
Обмотки ВН трансформаторов с воздушно-барьерной изоляцией состоят из непрерывно намотанных дисков, при такой конструкции в продольной изоляции не возникает больших напряженностей электрического поля, в следствии чего отсутствует возможность возникновения частичных разрядов.
-
Керамические прокладки между дисками обмотки не подвержены возгоранию.
-
Стойкость к усилиям от токов КЗ достигается за счет применения в качестве проводника обмотки НН ленты из алюминия или меди. Осевая стойкость обмоток ВН обеспечивается применение нажимных колец из изоляционного материала.

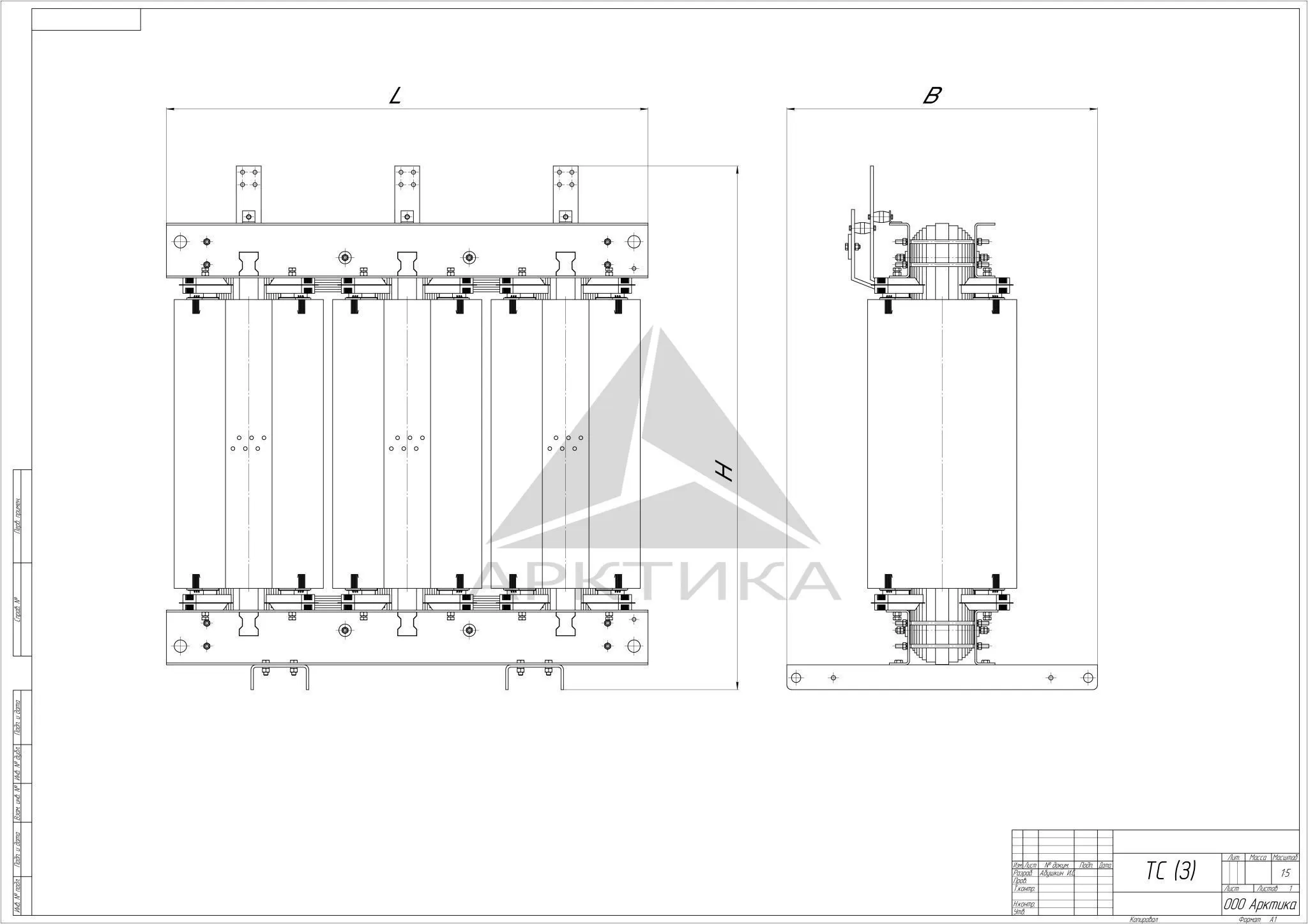

Общий чертеж
Основные технические характеристики:
Номинальная мощность |
|
Напряжение ВН |
|
Напряжение НН |
|
Класс нагревостойкости |
|
Материал обмоток |
|
Климатическое исполнение |
|
Категория размещения |
|
Срок эксплуатации |
|
Гарантийный срок |
|
Степень защиты кожуха |
|
Ремонт и сервис
При повреждении обмотки ВН существует возможность ремонта и замены поврежденной части, таким образом обмотки трансформаторов с воздушно-барьерной изоляцией ремонтопригодны, в отличии от литых обмоток.
Контроль качества
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
- измерение сопротивления обмоток;
- измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
- измерение напряжения короткого замыкания;
- измерение потерь при нагрузке;
- измерение потерь тока холостого хода;
- испытания диэлектрической прочности изоляции;
- испытания наведенным напряжением;
- измерение частичных разрядов;
- испытание на стойкость к грозовому импульсному напряжению;
- испытание на нагрев;
- испытание на короткое замыкание;
- измерение уровня шума.
Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.
Преимущества трансформаторов завода «Арктика»:
-
технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора
-
уменьшение электрических потерь
-
улучшение качества отпускаемой энергии
-
порошковая окраска корпуса надежно защищает от коррозии.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
