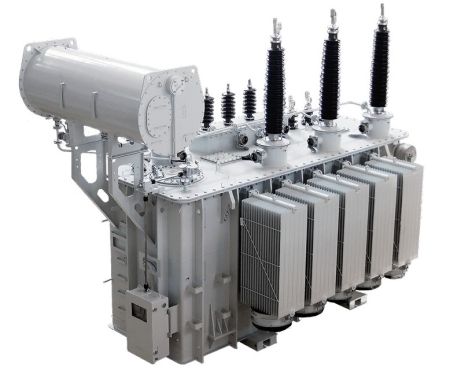

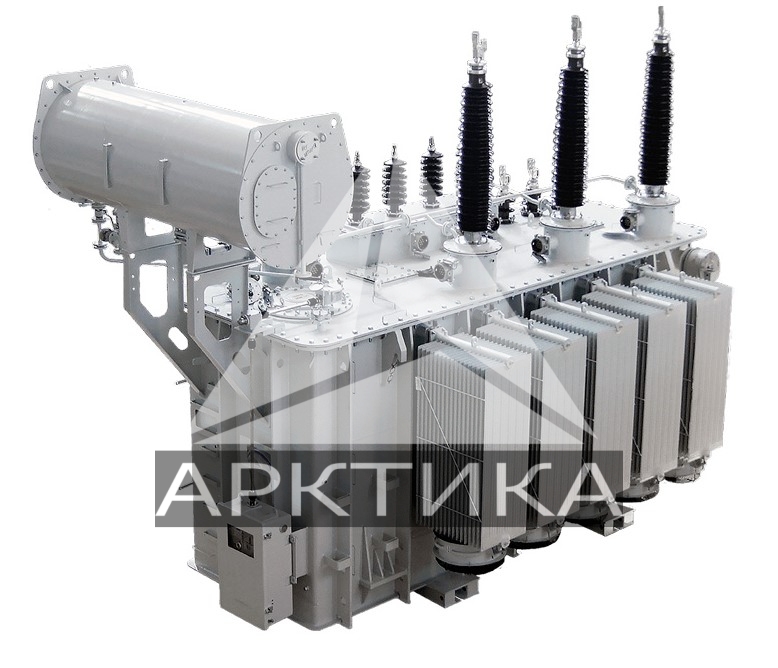

Силовой масляный трансформатор ТРДН 4000 в Южно-Сахалинске

Трансформаторы серии ТРДНС 4000

Общая информация

Трансформаторы силовые трехфазные двух обмоточные масляные серии ТРДНС  4000 с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения под нагрузкой (РПН), с диапазоном регулирования ±8x1,5% со стороны ВН. Автоматическое управление осуществляется от автоматического контроллера, поставляемого вместе с трансформатором. Предназначены для работы в электрических сетях собственных нужд электростанции. Применение трансформатора типа ТРДНС позволяет обеспечить потребителю надежное электроснабжение в течение всего срока эксплуатации.

Условное обозначение

ТРДНС-Х/35-У1

Т - Трансформатор трехфазный.

Р - С расщепленной обмоткой НН.

Д - С естественной циркуляцией масла и принудительной циркуляцией воздуха.

Н - С регулированием напряжения под нагрузкой (РПН).

С - Предназначен для работы в электрических сетях собственных нужд электростанции.

Х - Номинальная мощность, кВА.

35 - Класс напряжения, кВ.

У1 - Климатическое исполнение и категория размещения по ГОСТ 15150.

Конструкция, устройство:

Конструкция магнитной системы остова трех стержневая, одно рамная с косым стыком. Обмотки НН, ВН, РО концентрически расположены на стержнях остова и выполнены из медных изолированных проводов прямоугольного сечения.

Главная изоляция маслобарьерного типа. Соединение концов обмотки ВН в общую точку (нейтраль), отводов обмотки НН в треугольник производится внутри бака.

Активная часть трансформатора раскрепляется в баке винтами. Регулирование осуществляется в нейтрали ВН трансформатора автоматически под нагрузкой в диапазоне + 12% от номинального напряжения, + 12 ступенями.

Для вывода линейных концов ВН применены маслонаполненные герметичные вводы класса напряжения 220 кВ категории исполнения по ГОСТ 9920-89. Для вывода нейтрали ВН применен ввод класса напряжения 35 кВ. Вывод концов отводов НН производится с помощью шести вводов класса напряжения 10 кВ, которые установлены на коробке. На линейных вводах ВН и нейтрали ВН установлено по два трансформатора тока с первичными токами 600-400-300-200 А. Вторичные токи трансформаторов тока на вводах ВН и нейтрали ВН - 1 или 5 А.

Регулятор напряжения установлен в баке трансформатора. Бак трансформатора колокольного типа с нижним разъемом. Трансформатор устанавливается на четырех каретках, закрепленных на баке, при помощи которых трансформатор можно перемещать в пределах подстанции по рельсовым путям в собранном виде.

Для обслуживания газового реле предусмотрена стационарная лестница с площадкой. Расширитель оборудован пленочной защитой масла, стрелочными маслоуказателями.

Трансформатор имеет масляное охлаждение. Система охлаждения навесная состоит из десяти радиаторов с вентиляторами. Автоматическое управление и контроль за работой системы охлаждения осуществляется шкафом автоматического управления, который устанавливается на отдельном фундаменте. Трансформатор транспортируется в частично демонтированном виде в собственном баке, заполненном маслом.

Условия эксплуатации:

Трансформаторы пригодны для внутренней и наружной установки и для работы в следующих условиях:

• высота над уровнем моря до 1000м;

• температура окружающего воздуха от минус 45°С до плюс 40°С для трансформаторов, предназначенных для работы в условиях умеренного климата (исполнение «У» по ГОСТ 15150-69),

• от минус 60°С до плюс 40°С для трансформаторов исполнения «ХЛ» (исполнение для холодного климата);

• относительная влажность воздуха не более 80% при 25°С для трансформаторов исполнения «У» и «ХЛ».

Трансформаторы не предназначены для работы в следующих условиях:

• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и др.);

• при вибрации и тряске;

• при частых включениях со стороны питания.

Как купить, заказать:

На нашем заводе вы можете купить, заказать масляные силовые трансформаторы различной мощности. Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляный силовой трансформатор ТРДНС в Южно-Сахалинске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• измерение пробивного напряжения трансформаторного масла;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие маслорасширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов, вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
