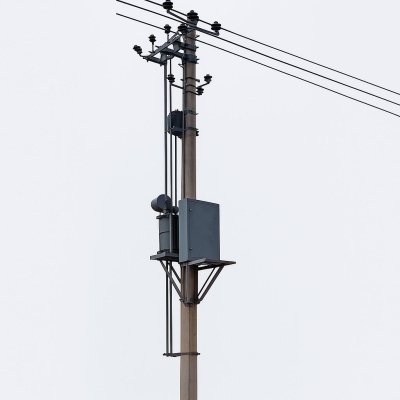

Столбовая трансформаторная подстанция КСТП-100 в Южно-Сахалинске

Назначение

КСТП 100/10/0,4 – комплектная трансформаторная подстанция. Выпускается в столбовом исполнении. Установка - наружная. Тип – тупиковый, мощность – 100 кВА. Принимает трехфазный переменный ток частотой 50 Гц номинальным напряжением 10 и 6 кВ и преобразует его в электроэнергию номинальным напряжением 0,4 кВ и распределяет ее между потребителями. Предназначена для электроснабжения объектов промышленного, сельскохозяйственного назначения, а также коммунальных объектов в радиальных схемах сетей распределительных.

Конструктивные особенности

КСТП состоит из:

• Опоры ж/б, оборудованной площадкой под установку подстанции;
• Силового трансформатора ТМ (ТМГ);
• РУВН (распределительное устройство со стороны высокого напряжения);
• РУНН (распределительное устройство со стороны низкого напряжения);

РУНН и РУВН выполнены в виде шкафов закрытого типа с аппаратурой, смонтированной внутри них. Блоки устанавливаются на общей с трансформатором опоре. Подстанция комплектуется прибором активного учета электроэнергии и обогревающим устройством. Благодаря обогреву, счетчик может работать при низких температурах (до -60 градусов Цельсия).

По требованию потребителя КСТП может комплектоваться любым прибором учета. Купить установку можно, предварительно заполнив опросной лист. Цена СТП 100 зависит от комплектации и рассчитывается индивидуально. На линиях, отходящих от КСТП, предусмотрены выключатели – автоматы или рубильники.

Виды защит, предусмотренных в подстанции:

• От перенапряжений атмосферных;
• Межфазных замыканий;
• Замыканий однофазных на землю.

Кроме того, в конструкции подстанции предусмотрены блокировки, механические и электрические, обеспечивающие безопасность персонала.

Основные технические характеристики

• Номинальная мощность – 63 кВА;
• Напряжение (номинальное) по ВН – 10 (6) кВ;
• Исполнение по вводу и выводу – воздушный;
• Ток стойкости электрической (ВН) – 20 кА
• Ток термостойкости (ВН) – 16 кА.
• Номинальное напряжение на стороне НН – 0,4 кВ
• Количество линий отходящих – 2

Контроль качества

На все столбовые комплектные трансформаторные подстанции имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;
• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
• измерение напряжения короткого замыкания;
• измерение потерь при нагрузке;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции;
• испытания наведенным напряжением;
• измерение частичных разрядов;
• испытание на стойкость к грозовому импульсному напряжению;
• испытание на нагрев;
• испытание на короткое замыкание;
• измерение уровня шума.

Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

Условия эксплуатации

Как купить, заказать:

На нашем заводе вы можете купить, заказать столбовые комплектные трансформаторные подстанции (КСТП) различной мощности.

Индивидуально могут быть выпущены столбовые комплектные трансформаторные подстанции (КСТП) нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств столбовые комплектные трансформаторные подстанции (КСТП) могут быть выполнены с усиленной изоляцией.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать Столбовые комплектные трансформаторные подстанции (КСТП) в Южно-Сахалинске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
