Прогревочные подстанции и трансформаторы Кавик в Южно-Сахалинске

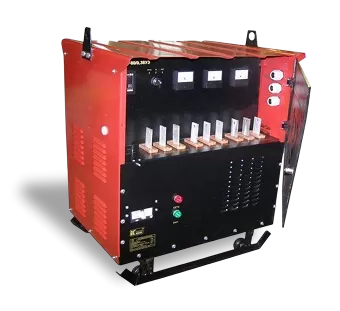

На нашем заводе вы можете купить, заказать прогревочные трансформаторы различной мощности: ТСДЗ 40 кВА; ТСДЗ 63а кВА; ТСДЗ 63м кВА; ТСДЗ 80м кВА; ТСДЗ 80а кВА; КТПТО 100 кВА; КТПТО 80 кВА; КТПТО 100а кВА; КТПТО 80а кВА;
Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого трансформатора рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств трансформаторы могут быть выполнены с усиленной изоляцией.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для заказа трансформатора в Южно-Сахалинске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru
- Мощность, кВА: 40 кВт
- Сеть, В: 3×380 В
- Вес, кг: 258
- ДхШхВ, мм: 770×600×940
- Мощность, кВА: 63 кВт
- Сеть, В: 3×380
- Вес, кг: 300
- ДхШхВ, мм: 770×600×940
- Мощность, кВА: 63
- Сеть, В: 380
- Вес, кг: 305
- ДхШхВ, мм: 770×600×940
- Мощность, кВА: 80
- Сеть, В: 380
- Вес, кг: 340
- ДхШхВ, мм: 770×600×1040
- Мощность, кВА: 80
- Сеть, В: 3х380
- Вес, кг: 340
- ДхШхВ, мм: 770×600×1040
- Мощность, кВА: 100
- Сеть, В: 3х380
- Вес, кг: 725
- ДхШхВ, мм: 1150×820×1300
- Мощность, кВА: 80
- Сеть, В: 3×380
- Вес, кг: 705
- ДхШхВ, мм: 1150×820×1300
- Мощность, кВА: 100
- Сеть, В: 3×380
- Вес, кг: 730
- ДхШхВ, мм: 1150×820×1300
- Мощность, кВА: 80
- Сеть, В: 3х380
- Вес, кг: 710
- ДхШхВ, мм: 1150×820×1300
Прогревочные подстанции и трансформаторы Кавик
Общая информация
Трансформаторы серии ТСДЗ и КТПТО предназначены для прогрева бетона и мерзлого грунта. Регулирование температуры термообработки выполняется в ручном режиме или блоком автоматики, в зависимости от модели трансформатора. Использование трансформаторов позволяет сократить время затвердевания бетона и подготовить мерзлый грунт к разработке.
Конструкция, устройство
Трансформаторы ТСДЗ, КТПТО размещены в корпусе и представляют собой передвижную установку. В конструкцию входят следующие элементы: активная часть, автоматический выключатель, блок управления, кожух с выводами НН.
Исполнения ТСДЗ, КТПТО с автоматикой также имеют блок автоматики и температурные датчики типа KTY-81-110.
Активная часть трансформатора включает в себя магнитопровод из электротехнической стали с двумя многослойными алюминиевыми обмотками (высокого напряжения ВН и низкого напряжения НН), нижние и верхние ярмовые балки и отводы НН из алюминиевой шины. Автоматический выключатель для защиты от перегрузок и коротких замыканий установлен на вводе трансформатора. Блок управления включает в себя измерительные приборы: измеритель регулятора тока, переключатель режимов, клеммы подключения датчика температуры.
В трансформаторах применяется принудительная циркуляция воздуха. Устройства оснащены только алюминиевой обмоткой. Для охлаждения в конструкции ТСДЗ, КТПТО предусмотрен дополнительный вентилятор. Данные трансформаторы рассчитаны на длительный режим работы при температурах до -40°С. ТСДЗ-63А и ТСДЗ-80А имеют температурные датчики и блок автоматики для регулировки температуры нагрева в автоматическом режиме.
Условия эксплуатации
-
температура окружающего воздуха при работе под нагрузкой от - 45 С до + 20 С;
-
относительно влажности воздуха не более 80% при + 20 С;
-
высота над уровнем моря - не более 1000 м.
Трансформатор рассчитан на продолжительный режим работы. Запрещается использование в условиях тряски, вибраций, ударов, во взрывоопасной и химически активной среде.
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Контроль качества
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
-
измерение сопротивления обмоток;
-
измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
-
измерение напряжения короткого замыкания;
-
измерение потерь при нагрузке;
-
измерение потерь тока холостого хода;
-
испытания диэлектрической прочности изоляции;
-
испытания наведенным напряжением;
-
измерение частичных разрядов;
-
испытание на стойкость к грозовому импульсному напряжению;
-
испытание на нагрев;
-
испытание на короткое замыкание;
-
измерение уровня шума.
Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.
Преимущества трансформаторов завода «Арктика»:
-
технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора
-
уменьшение электрических потерь
-
улучшение качества отпускаемой энергии
-
полная герметичность масляного бочка с отсутствием контакта с воздухом;
-
отсутствие маслорасширителей;
-
наличие клапана предохранительного типа для компенсации избыточного давления.
-
порошковая окраска корпуса надежно защищает от коррозии.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
