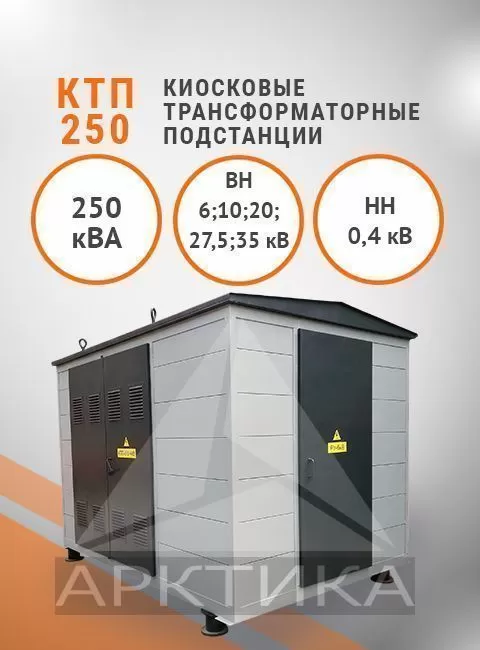

Киосковая трансформаторная подстанция КТП-250 в Южно-Сахалинске
*Конечную стоимость уточняйте у менеджера
КТП-250 является киосковой подстанцией мощностью 250 кВА, поставляется в проходном или тупиковом исполнении. Устройство принимает трехфазный переменный ток промышленной частоты напряжением, равным 10 или 6 киловольт с преобразованием напряжения до 0,4 киловольт для снабжения конечных потребителей. Предусмотрена наружная установка, подстанция снабжена воздушными или кабельными вводом и выводом. Позволяет обеспечить снабжение сельскохозяйственных, промышленных или коммунальных потребителей.
от 5 дней
18 месяцев
Назначение
КТП - 250 имеют мощность 250 кВА, могут быть разного типа и отличаются конструктивным исполнением (например, киосковые), установкой (внутренняя, наружная), электрической схемой (тупиковые, проходные), количеством трансформаторов, выполнением ввода подводящих линий на высокой стороне и вывода отходящих линий на низкой стороне (воздушный, кабельный), а также исполнением заземления. К ЛЭП КТП-250 подключаются через выключатель нагрузки, отходящие линии потребителей 0,4 кВ, подключаются через автоматические выключатели.
Комплектация киосковой КТП-250

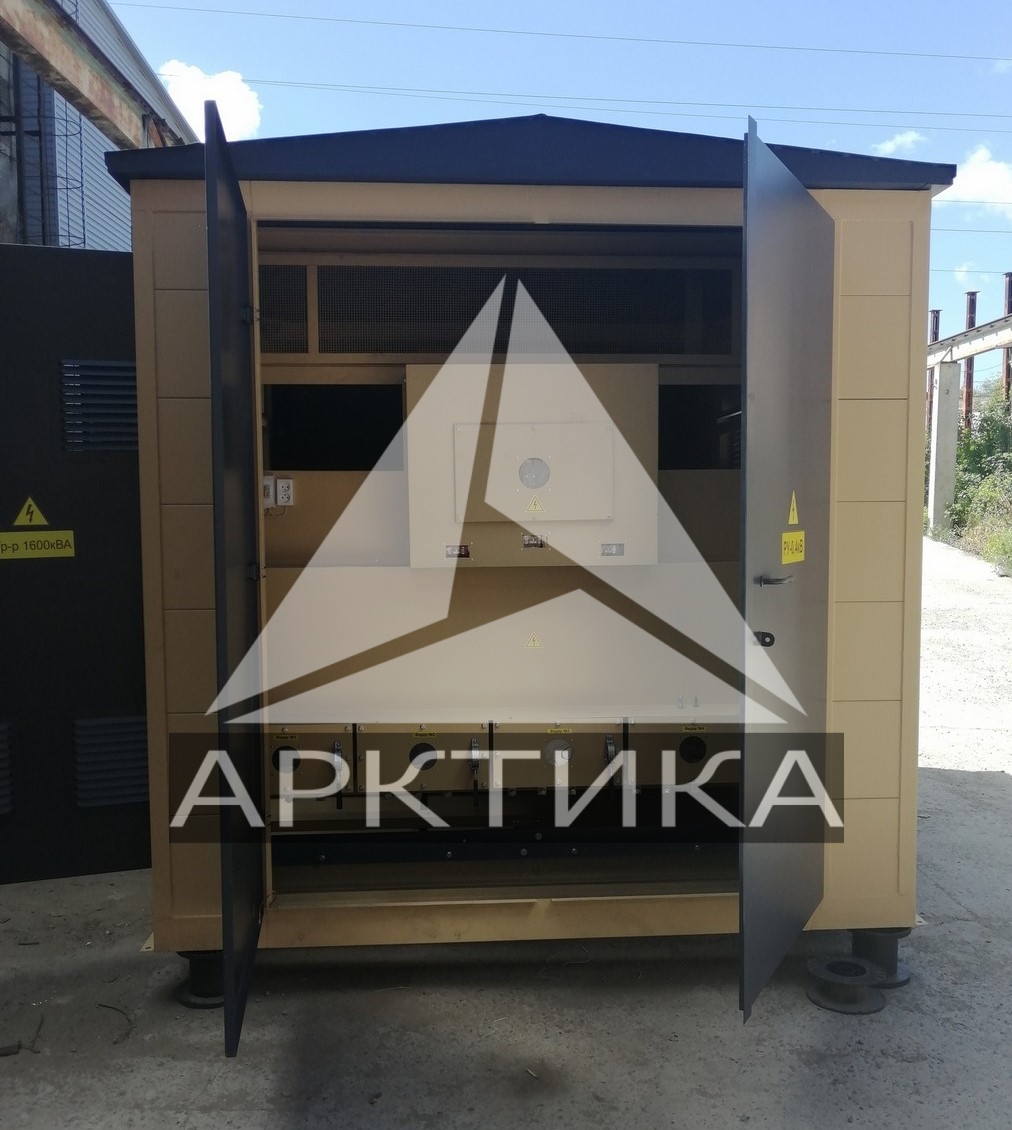

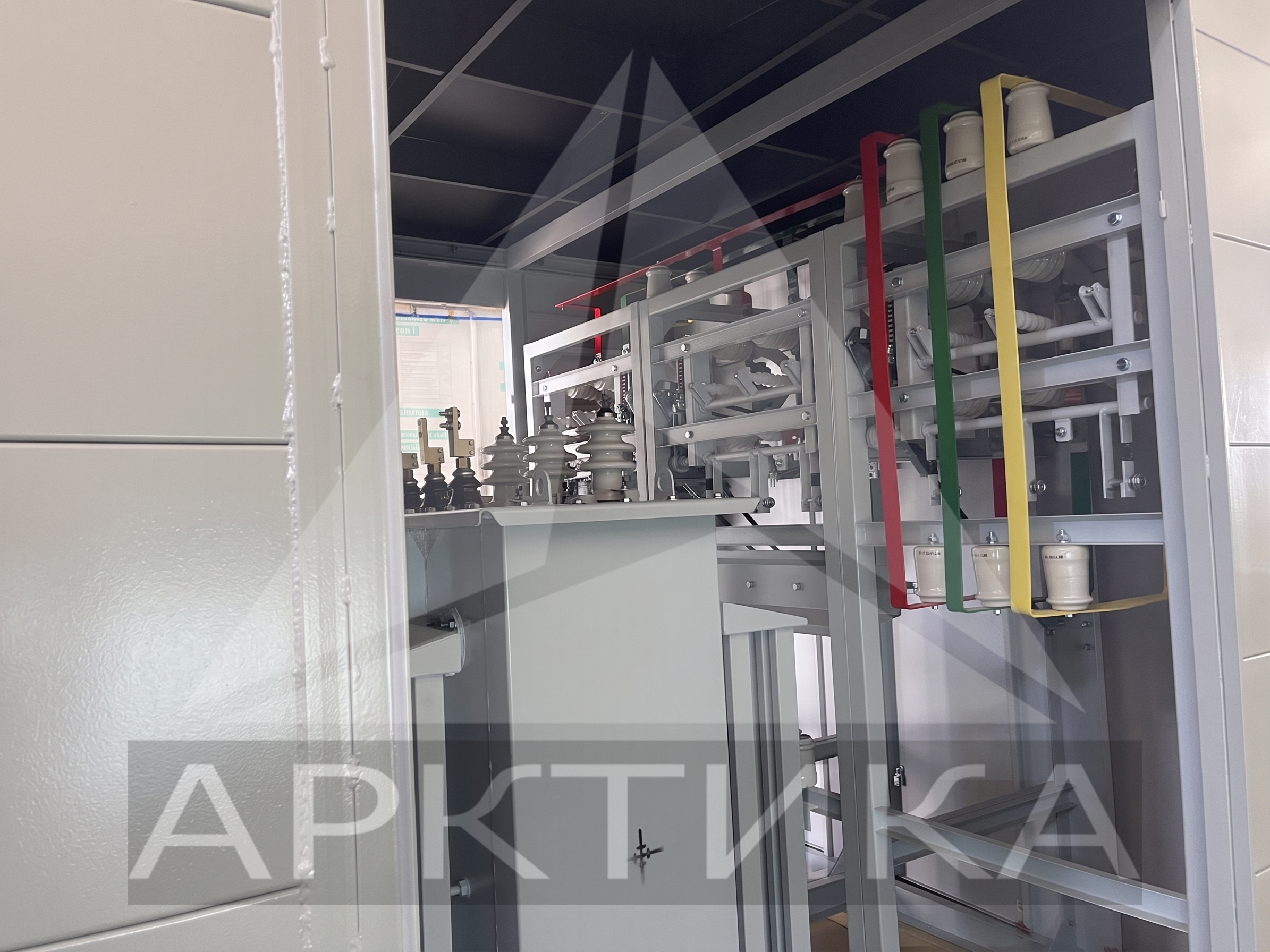

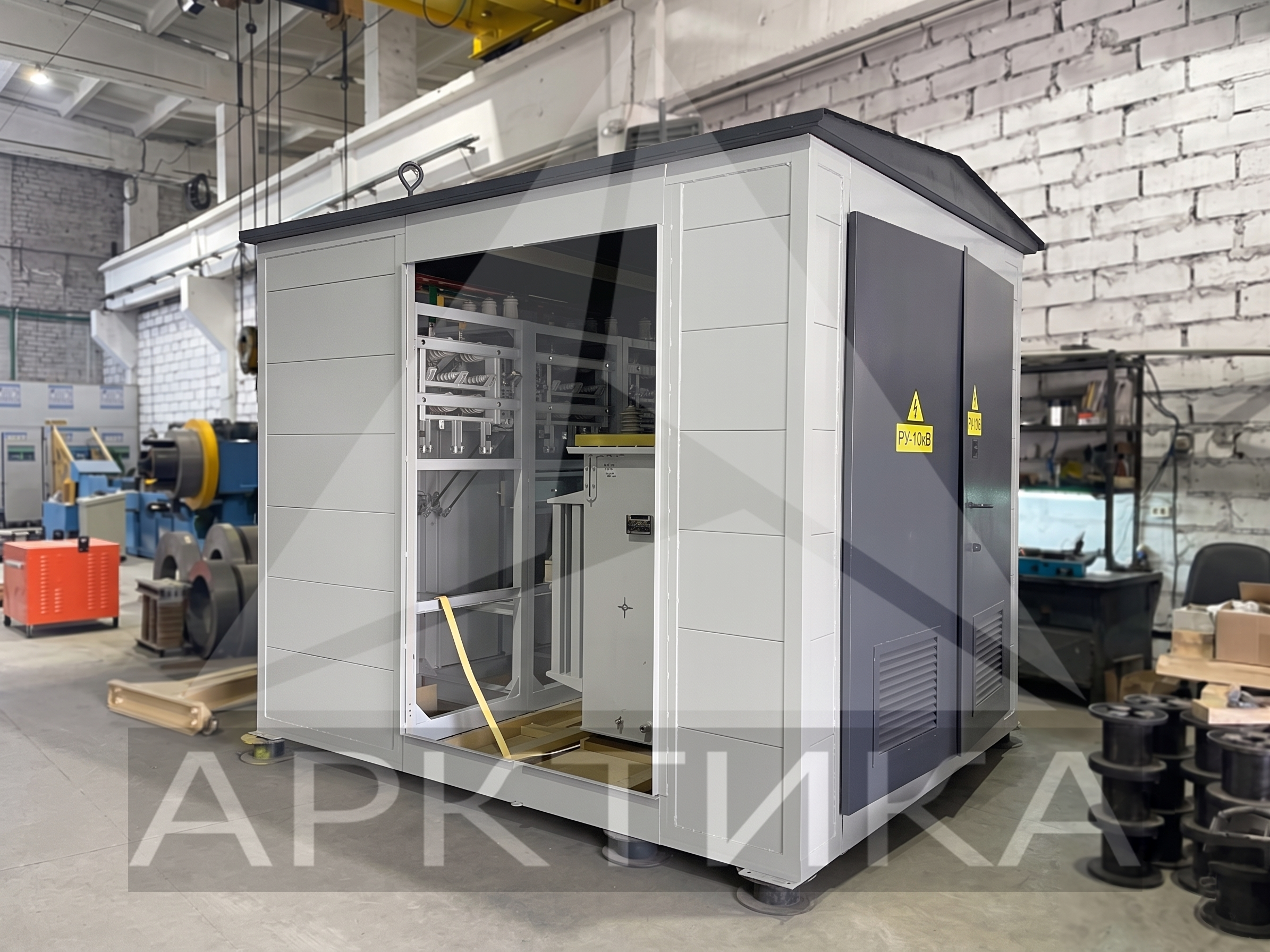

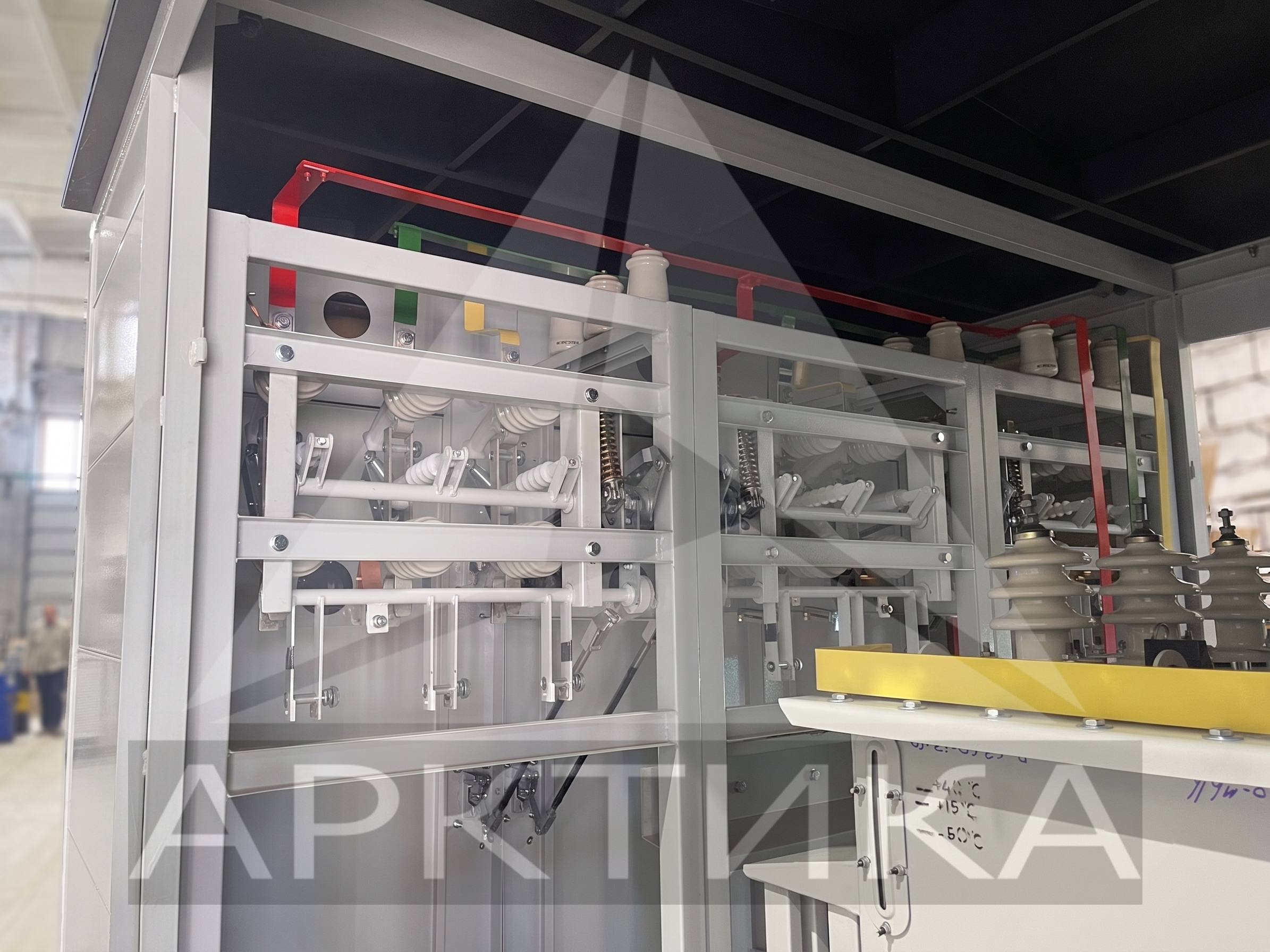

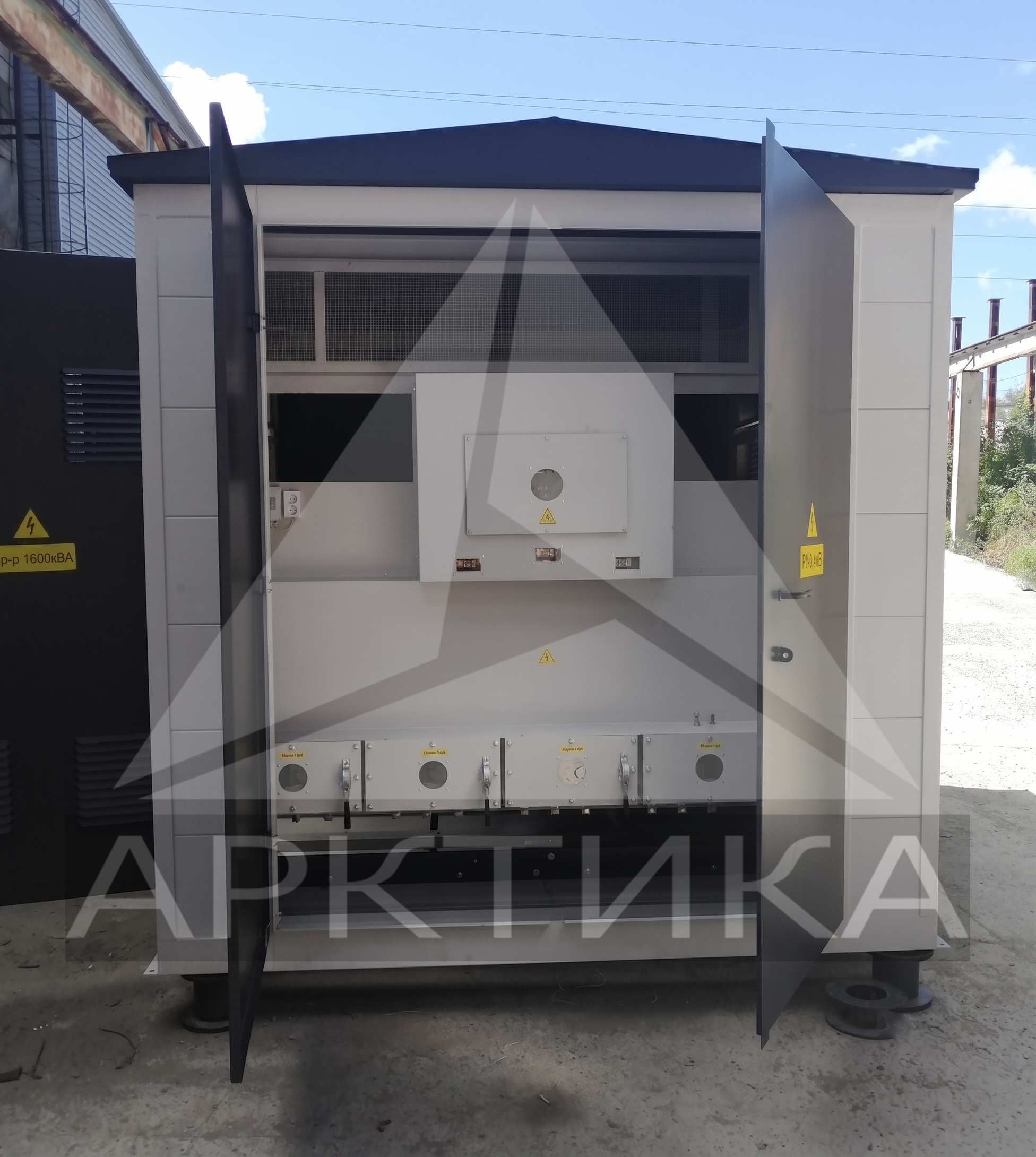

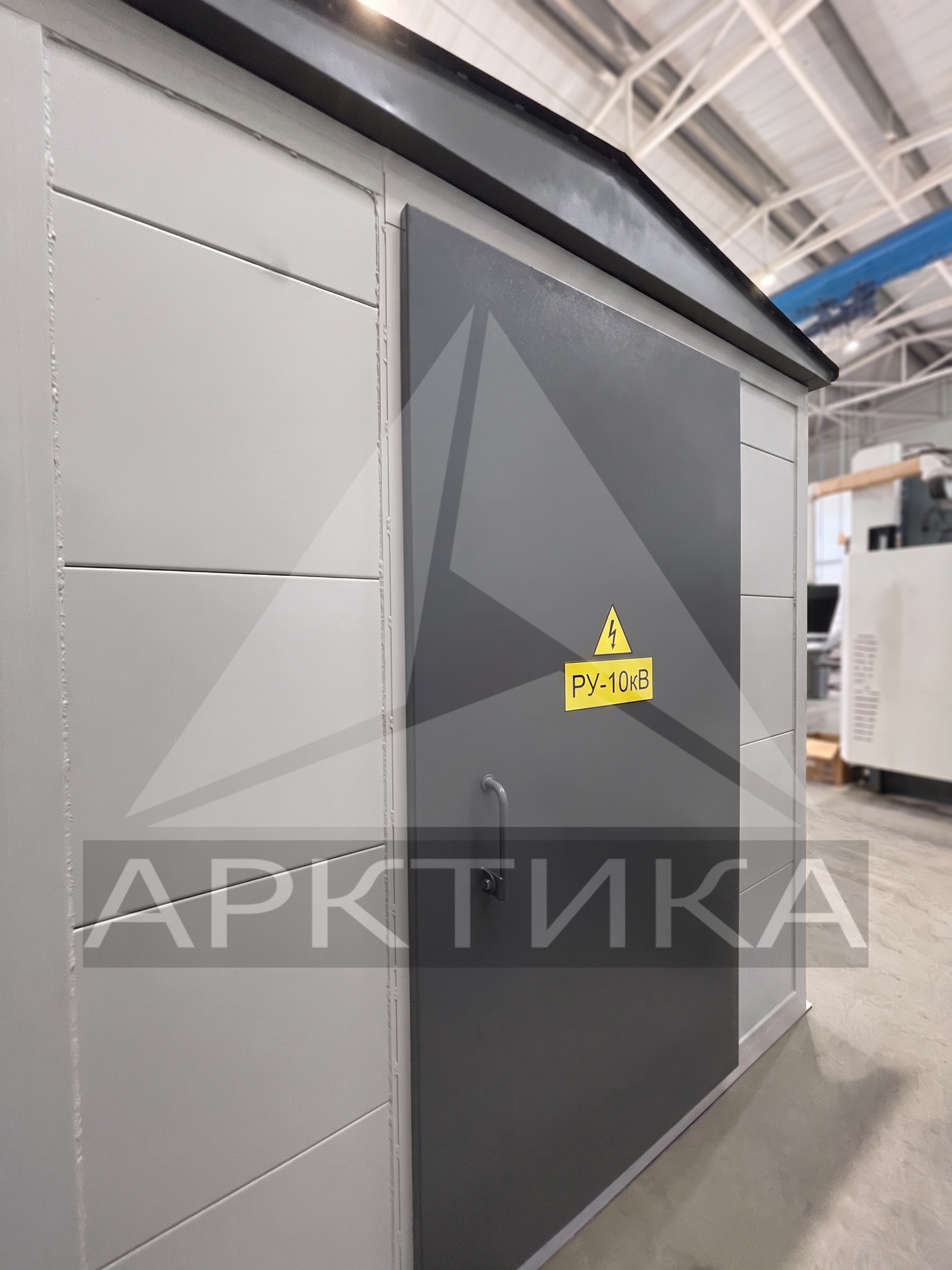

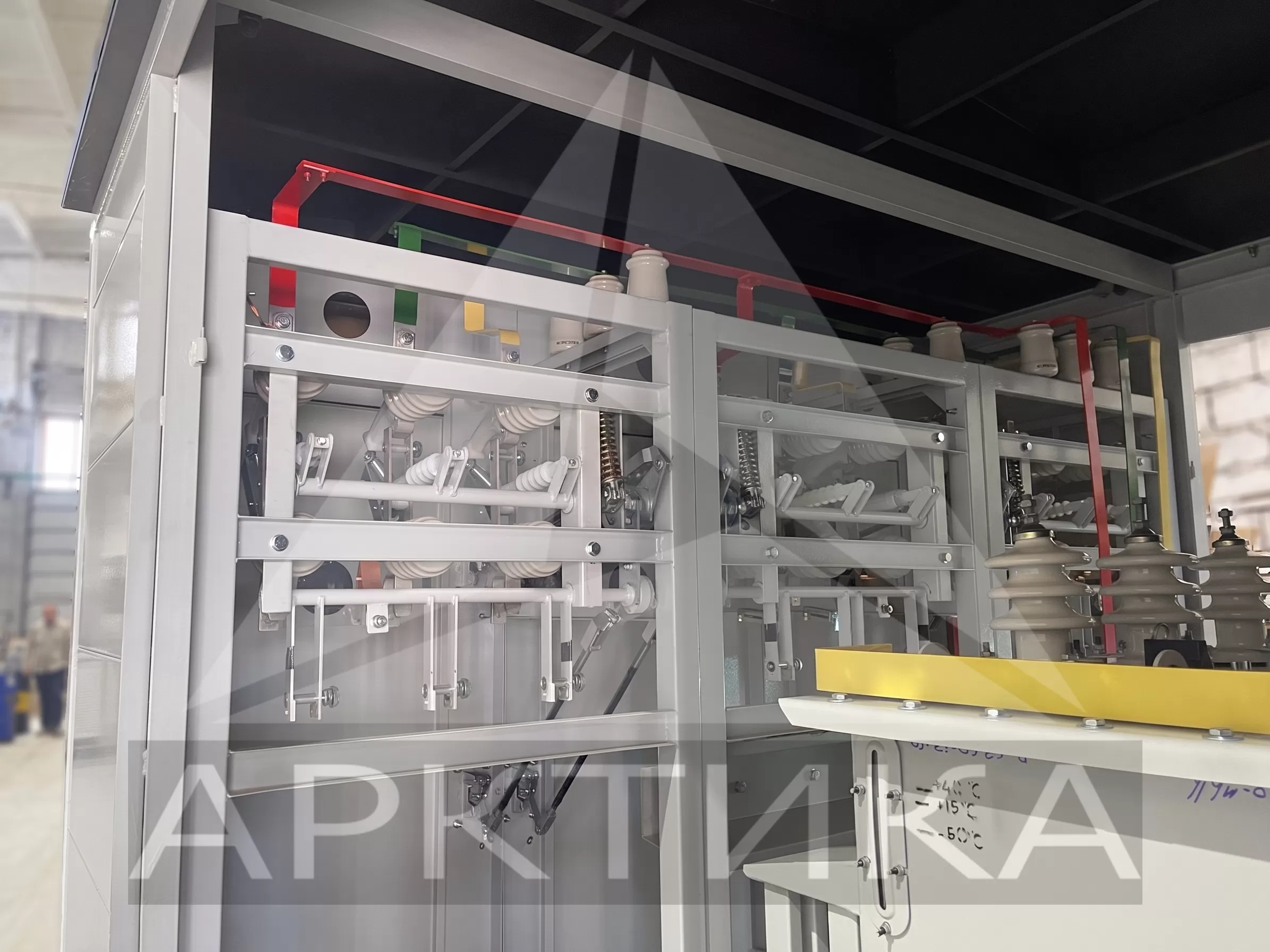

В состав конструкции КТП-250 входят: камера трансформатора (КТ), встроенный шкаф устройства высшего напряжения (УВН), встроенное распредустройство низкого напряжения (РУНН), съемный высоковольтный блок.
- силовой, масляный или сухой трансформатора;
- распределительные устройства для сторон высшего (ВН) и низшего (НН) напряжения.

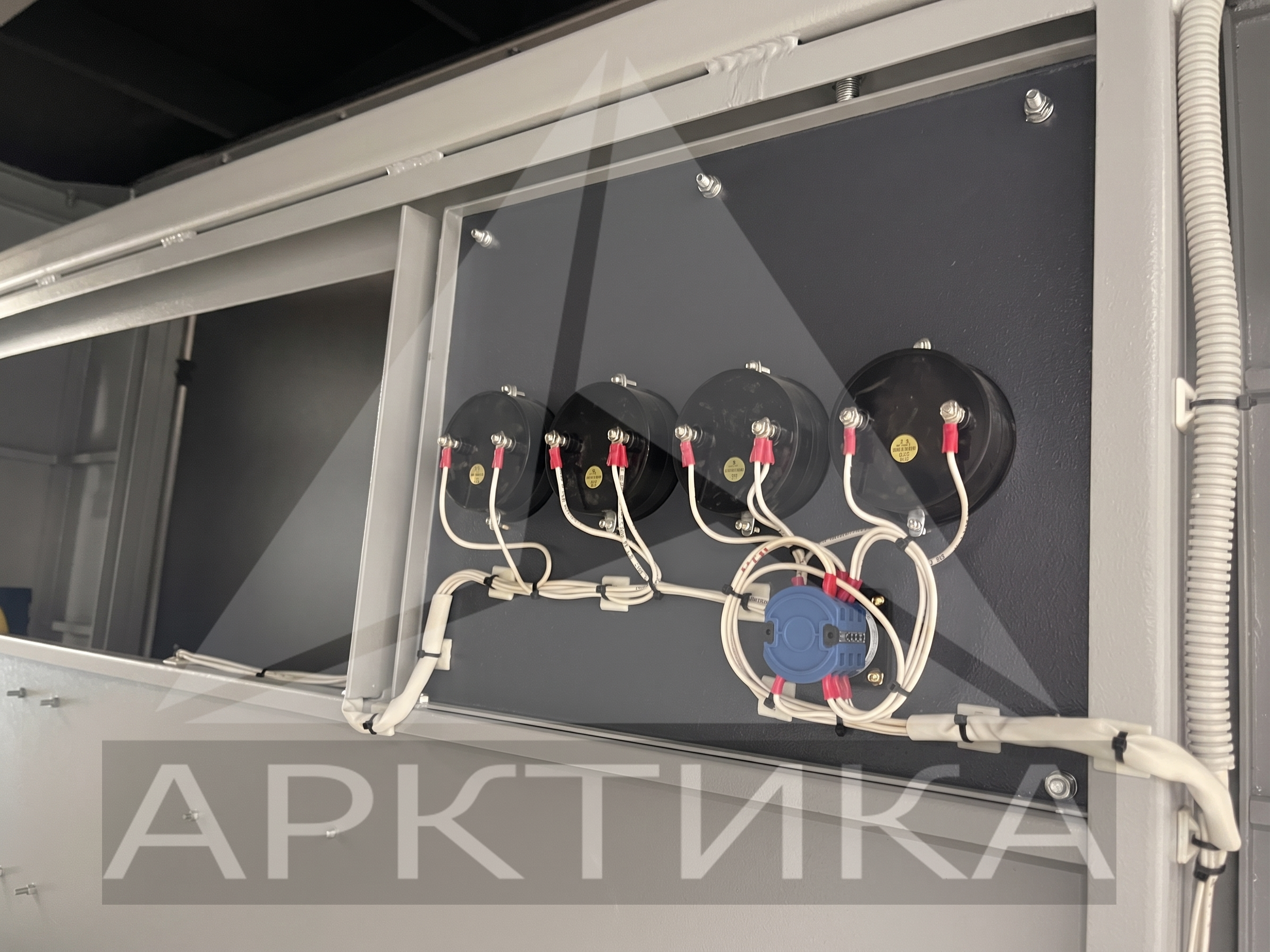

В зависимости от типа ввода (кабельный/воздушный) и его мощности вводное распределительное устройство комплектуется предохранителями, выключателями нагрузки или разъединителями; выводное – автоматическими выключателями, панелью контроля напряжения, прибором учета электроэнергии, ограничителями напряжения, автоматическим включателем уличного освещения.
Оборудование соответствует требованиям ГОСТ-12022, характеристики подстанции позволяют устанавливать в отсеке силового трансформатора масляное силовое оборудование (ТМ или ТМГ) мощностью до 25 кВА.
По требованию заказчика в комплект подстанции может быть включен силовой трансформатор и наружный разъединитель.
Условия эксплуатации
КТП - 250 применяются для электроснабжения небольших населенных пунктов, сельскохозяйственных и производственных предприятий, небольших хозяйственных объектов (больницы, воинские части, и т. д.). Установка КТП–250 требует соблюдения определенных требований к окружающей среде:
- температура воздуха – от - 45º до + 40º по Цельсию;
- относительная влажность воздуха (при + 20 ºС) – не более 80%;
- обледенение толщиной не более 20 мм.
При работе КТП-250 не допустимы удары, вибрация, наличие в воздухе токопроводной пыли, агрессивных паров и газов, которые могут разрушать изоляционные материалы и металл. Установка, монтаж и эксплуатация КТП-250 должны производиться со всеми разрешительными согласованиями, по всем требованиям ПУЭ, а также с соблюдением всех норм техники безопасности.
Контроль качества
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
- измерение сопротивления обмоток;
- измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
- измерение напряжения короткого замыкания;
- измерение потерь при нагрузке;
- измерение потерь тока холостого хода;
- испытания диэлектрической прочности изоляции;
- испытания наведенным напряжением;
- измерение частичных разрядов;
- испытание на стойкость к грозовому импульсному напряжению;
- испытание на нагрев;
- испытание на короткое замыкание;
- измерение уровня шума.
Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.
Как купить, заказать:
На нашем заводе вы можете купить, заказать киосковые КТП различной мощности.
Индивидуально могут быть выпущены киосковые КТП нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств Киосковые КТП могут быть выполнены с усиленной изоляцией.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать киосковые КТП в Южно-Сахалинске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
Также Вас могут заинтересовать:
https://tszi.ru/catalog/transformatory_silovye_all/
https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/
https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/
Номинальная мощность, кВА | 250 |
Номинальная частота сети, Гц | 50 |
Номинальное напряжение сети ВН, В | 10000 или 6000 |
Номинальное напряжение сети НН, В | 400 |

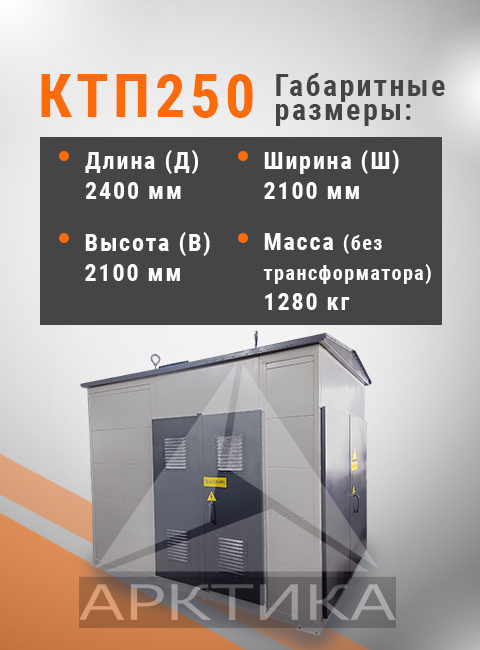

Габаритные размеры, мм | 2400х2100х2100 |
Масса (без трансформатора), кг | 1280 |
Сеть, кВ | 6; 10; 20; 27,5; 35 |
