Плановое техническое обслуживание трансформатора

Чтобы приобрести качественный трансформатор и определить необходимую мощность, обратитесь к заводу «Арктика». Позвоните по телефону 8 800 301 79 59 или напишите электронное письмо на адрес transformator1@ruteh.ru. Эксперты «Арктики» проконсультируют вас и подберут трансформаторное оборудование, которое соответствует нуждам вашего бизнеса.

Плановое техническое обслуживание

Хорошая программа технического обслуживания подобна ежегодному визиту к врачу. Некоторые проблемы можно решить задолго до того, как они станут серьезными. Если вы будете ждать, пока заболеете и ваши симптомы станут невыносимыми, может быть слишком поздно. То же самое и с трансформаторами. Некоторые проблемы начинаются с малого и их можно легко решить на ранней стадии. Если эти проблемы сохраняются, они могут перерасти во что-то, что в конечном итоге приведет к отказу трансформатора.

Мы регулярно получаем от наших клиентов вопросы по техническому обслуживанию трансформаторов:

• Нужно ли мне регулярно проверять трансформатор?

• Как часто следует проводить техническое обслуживание?

• Отличается ли техническое обслуживание трансформаторов с жидким диэлектриком от технического обслуживания сухих трансформаторов?

В целом, трансформаторы невероятно надежны. Многие клиенты подключают свои трансформаторы и оставляют их на десятилетия без обслуживания. Хорошей идеей будет разработать план планового обслуживания для вашего устройства. Если возникнут проблемы, этот план поможет вам обнаружить их до того, как они станут серьезными проблемами. В этой статье мы дадим несколько советов по текущему обслуживанию. Начнем с обслуживания масляных трансформаторов, а затем перейдем к сухим типам.

Основные причины выхода из строя трансформаторов

Двумя основными причинами выхода из строя трансформатора являются отказ изоляции и ошибки проектирования/производства. Отказы изоляции обычно вызваны перегрузкой/перегревом, старением трансформатора или катастрофическими событиями. И перегрев, и старение можно определить с помощью регулярной программы технического обслуживания. Ошибки проектирования/производства можно определить с помощью первоначального тестирования. План технического обслуживания также может выявить некоторые менее очевидные проблемы конструкции до того, как они вызовут более серьезные проблемы.

Примечание: эта статья не заменяет инструкции производителя. Используйте эту статью только как источник информации по общему обслуживанию трансформатора.

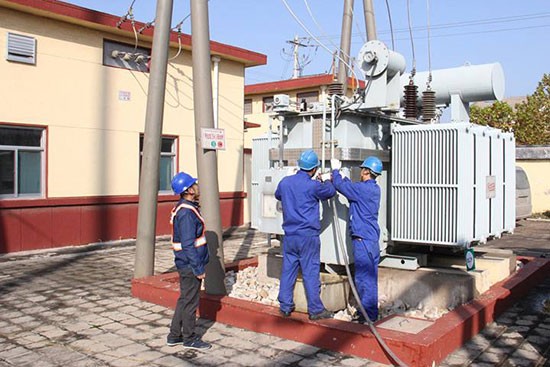

Плановое техническое обслуживание масляных трансформаторов

Проводите ежегодные проверки маслонаполненных агрегатов. В некоторых случаях могут потребоваться более частые проверки. Вам потребуется обесточить трансформатор для определенных разделов вашего плана обслуживания.

Если у вас есть отключения по всему объекту, постарайтесь запланировать это обслуживание на это время. Никогда не выполняйте обслуживание трансформатора без надлежащего защитного оборудования. Убедитесь, что вы соблюдаете все стандарты безопасности. После принятия надлежащих мер безопасности проверьте следующий список во время ежегодного технического обслуживания:

Внешний визуальный осмотр

• Отбор проб масла

• Показания манометра

• Внешний осмотр

Осмотр предшествует техническому обслуживанию. С безопасного расстояния убедитесь, что устройство работает правильно, когда оно находится под напряжением. Прислушайтесь к громким или странным звукам. Необычно громкое гудение может указывать на проблемы с перегрузкой или перенапряжением. Звуки, похожие на электрическое жужжание, удары или звук газонокосилки внутри трансформатора, могут указывать на значительную внутреннюю дугу. Ищите любые признаки внешнего вмешательства, износа или утечек. Незначительное выветривание и износ являются нормальными. Если вы обнаружите утечку масла, отключите питание устройства и устраните ее. Затягивание ремонта утечки может привести к более серьезным проблемам в дальнейшем.

Внутренний осмотр

После проверки внешней части устройства осмотрите внутреннюю часть шкафа. Перед тем как открыть шкаф, обесточьте трансформатор и все подключенные кабели или компоненты. При выключенном трансформаторе визуально осмотрите высоковольтные и низковольтные вводы.

Трансформаторные вводы, выделенные на трансформаторе с монтажной площадкой

Проверьте герметичность вокруг каждого уплотненного компонента на предмет утечек. Убедитесь, что все клапаны и устройства работают правильно. Наконец, убедитесь, что петли и система блокировки корпуса не имеют коррозии и работают хорошо. Это поможет защитить ваш шкаф от стихии, взлома и других неприятностей.

Отбор проб масла

Масло изолирует и охлаждает заполненные жидкостью трансформаторы. Оно работает вместе с бумагой в обмотках, обеспечивая общую диэлектрическую прочность трансформатора. Со временем и бумага, и масло разрушаются и теряют часть своей изолирующей способности (диэлектрической прочности). Этот пробой можно наблюдать по образованию определенных газов в масле. Анализ растворенных газов измеряет распад таких газов. Это один из самых надежных способов проверки общего состояния вашего трансформатора. Тест также может указывать на такие проблемы, как перегрузка, катастрофические неисправности, ослабленные внутренние соединения и попадание влаги. Вам следует проверять масло вашего трансформатора каждый год, отбирая образец масла.

Тесты покажут минимальное газовыделение, если трансформатор находится в пределах своих возможностей. Для трансформаторов с высокой нагрузкой рассмотрите возможность проведения теста каждые шесть месяцев. В противном случае типичным является ежегодный тест.

Показания манометра

Датчики температуры, давления и уровня масла контролируют внутреннее давление и уровни жидкости/температуру. Запишите показания датчика агрегата. Внимательно отметьте любые аномальные значения. Описания, в которых особое внимание уделяется указателям уровня жидкости, давления и температуры.

Проверьте указатель уровня жидкости

Трансформаторное масло, как и все жидкости, расширяется и сжимается при изменении температуры. Большинство указателей уровня жидкости используют 25°c в качестве стандартного значения. Нормально, если указатель показывает ниже отметки 25°c в холодном климате. При более высоких температурах указатель может показывать выше.

Проверьте манометр вакуума

По мере расширения и сжатия масла давление в агрегате также будет колебаться. Имея это в виду, сравните показания манометра с показаниями указателя уровня масла и температуры.

Датчик температуры масла

Датчик температуры жидкости отображает температуру жидкости внутри бака. На температуру масла влияют внешняя температура и нагрузка трансформатора. Красная стрелка на датчике температуры — это индикатор максимального уровня. Она показывает исторический максимум ежедневного движения датчика.

Запишите то, что вы наблюдаете на всех трех датчиках, и сохраните информацию. Со временем вы сможете подготовить анализ, чтобы лучше понять свой трансформатор. Если у вашего трансформатора ненормальные показания датчиков, рассмотрите все факторы, которые могут повлиять на это.

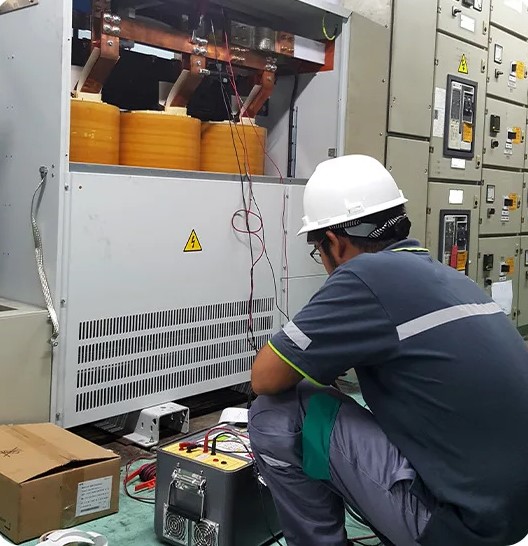

Регулярное техническое обслуживание сухого типа

Хорошей идеей также является проверка сухих трансформаторов один раз в год. Могут потребоваться дополнительные проверки в зависимости от возраста трансформатора, степени его износа и местоположения. Сухие трансформаторы используют для охлаждения воздух вместо масла.

Эти агрегаты могут работать годами, не имея никаких проблем. Но если сухой трансформатор внезапно выйдет из строя, это может привести организацию к убыткам. Вот почему многие компании планируют полугодовые и даже ежеквартальные проверки. При выполнении планового обслуживания сухих агрегатов рассмотрите следующие советы:

• Осмотреть корпус

• Содержите устройство в чистоте

• Проверьте системы контроля температуры

Внешний осмотр

Проверьте область вокруг вашего сухого типа, чтобы убедиться в отсутствии внешних повреждений устройства. Также убедитесь, что на устройстве нет коробок или других предметов, которые лежат на устройстве или закрывают вентиляционные отверстия. Прислушайтесь к громким или необычным звукам. Как и в случае с жидкостными устройствами, необычно громкое гудение может указывать на проблемы с перегрузкой или перенапряжением.

Вы можете осмотреть внешний корпус с безопасного расстояния, пока ваш блок находится под напряжением. Обязательно обесточьте ваш блок для любого внутреннего осмотра или обслуживания.

Очистка корпуса

Из-за открытой вентиляции сухие типы накапливают пыль и мусор внутри своих корпусов. Накопившаяся грязь обеспечивает пути для дуговых замыканий. Регулярно удаляйте эту пыль и грязь, чтобы ваш трансформатор работал безопасно. Также убедитесь, что вентиляционные отверстия свободны от мусора, чтобы устройство могло нормально охлаждаться.

Это требует регулярной очистки. Поскольку охлаждающей средой является воздух, ограниченный поток воздуха может повлиять на производительность сухого типа. Если мусор блокирует поток воздуха, трансформатор может перегреться. Во время осмотра удалите накопившуюся пыль вокруг решеток фильтра.

Проверьте систему контроля температуры

Если в вашем блоке есть охлаждающие вентиляторы, проверьте их на предмет износа или коррозии. Убедитесь, что лопасти не деформированы. Двигатель должен работать плавно, не издавая странных шумов.

Предупреждения и рекомендации

Для большинства систем годовое обслуживание работает хорошо. Трансформаторы, обслуживающие критически важные приложения, могут потребовать более частых проверок. Рассмотрите следующие советы по обслуживанию для обоих типов трансформаторов.

Не перегружайте оборудование

Мощность трансформатора должна соответствовать ситуации с самой высокой нагрузкой. Если блок перегружен, вы заметите более высокие температуры. Постоянная перегрузка приводит к перегреву и в конечном итоге к выходу из строя изоляции.

Ознакомьтесь с руководством производителя

Всегда читайте инструкции производителя вашего трансформатора, прежде чем обращаться к другим ресурсам. Руководство производителя предоставит информацию о вашем конкретном трансформаторе.
