Испытания силового трансформатора: контроль качества и надёжности

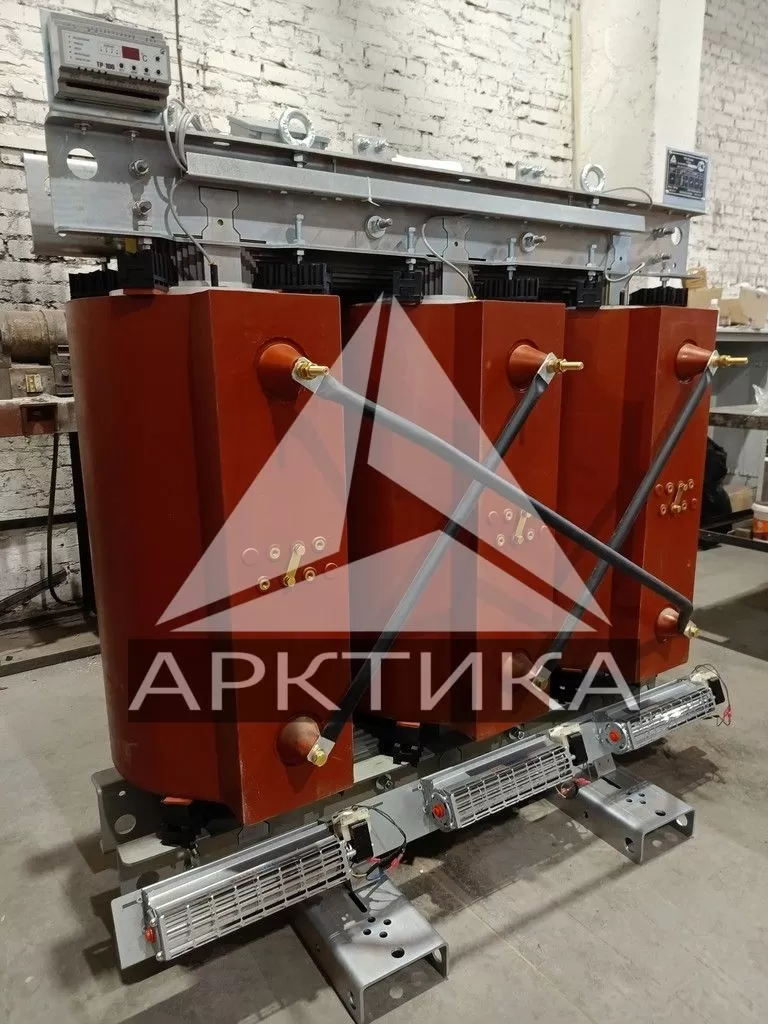

Испытания силового трансформатора проводятся после завершения его сборки на заводе для подтверждения соответствия заявленным характеристикам и стандартам безопасности. Процедура включает несколько ключевых этапов:

1. Измерение сопротивления обмотки

   Сопротивление каждой обмотки измеряется при температуре окружающей среды с использованием метода падения напряжения или мостового метода.

2. Измерение коэффициента трансформации

   Коэффициент трансформации по напряжению проверяется на каждом отводе и сверяется с технической документацией.

3. Проверка смещения фаз

   Для однофазных трансформаторов проверяется полярность, а для трёхфазных — условное обозначение соединений обмоток.

4. Измерение потерь холостого хода и тока

   Потери и ток холостого хода измеряются при номинальном напряжении и частоте с использованием синусоидального напряжения.

   Измерение импеданса и потерь нагрузки

   Сопротивление короткого замыкания и потери нагрузки измеряются при номинальной частоте и токе (или при сниженном токе не менее 50% от номинального). Испытания проводятся для главных, максимальных и минимальных ответвлений.

5. Испытание на повышение температуры

   Проводится одним из методов:

   • Прямое нагружение;

   • Метод «спина к спине»;

   • Метод эквивалентной нагрузки (короткое замыкание).
     Температура масла и обмоток контролируется в течение трёх часов при номинальном токе. Испытания выполняются на отводах с максимальными потерями.

6. Испытание сопротивления изоляции

   Измеряется сопротивление между обмотками, токоведущими частями и землёй с использованием мегомметра. Значения сверяются с нормами производителя.

7. Испытание на устойчивость к перенапряжениям

   Включает:

   • Испытание индуцированным напряжением повышенной частоты;

   • Испытание напряжением от отдельного источника (2E + 1000 В в течение 1 минуты);

   • Испытание ударом молнии для обмоток высшего напряжения.

8. Расчёт потерь и характеристик

   На основе полученных данных рассчитываются:

   • Потери холостого хода и нагрузки;

   • Сопротивление короткого замыкания;

   • Регулировка напряжения;

   • КПД трансформатора.

9. Измерение уровня шума

   Для мощных трансформаторов проводится измерение уровня звука в соответствии с отраслевыми стандартами.

Проведение комплексных испытаний гарантирует надёжность, эффективность и безопасность силового трансформатора в процессе эксплуатации, а также соответствие международным стандартам качества.
